标准
ANSI B18.5-2-2012 |
名称

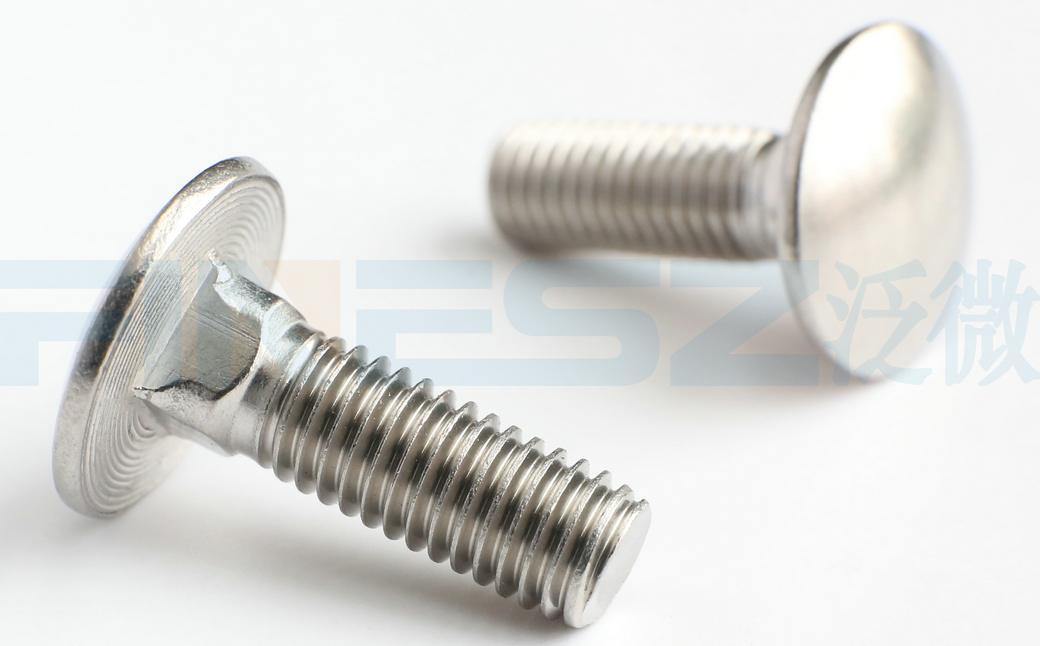

美制圆头方颈螺栓 |
英文名
Round Head Bolt |
等效标准
ANSI B18.5-3 |
材料
不锈钢 碳钢 |
表面 本色，钝化，电镀... |
ANSI B18.5是美标圆头螺丝系列标准，该系列从table1到table10，本文所展示的为table2
ANSI B18.5等效于ASME B18.5，美标原文请参考： ASME B18.5 PDF

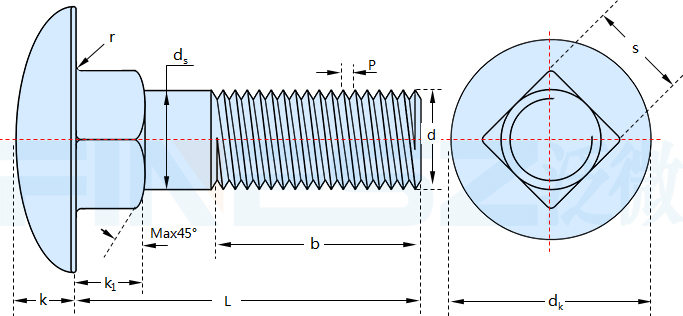

| Mon |
| P(牙数/inch) |
| ds max |
| ds min |
| dk max |
| dk min |
| k max |
| k min |
| s max |
| s min |
| k1 max |
| k1 min |
| r max |
| #10 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 |
| 24|32 | 20|28|32 | 18|24|32 | 16|24|32 | 14|20|28 | 13|20|28 | 11|18|24 | 10|16|20 | 9|14|20 | 8|12|20 |
| 0.199 | 0.26 | 0.324 | 0.388 | 0.452 | 0.515 | 0.642 | 0.768 | 0.895 | 1.022 |
| 0.159 | 0.213 | 0.272 | 0.329 | 0.385 | 0.444 | 0.559 | 0.678 | 0.795 | 0.91 |
| 0.469 | 0.594 | 0.719 | 0.844 | 0.969 | 1.094 | 1.344 | 1.594 | 1.844 | 2.094 |
| 0.436 | 0.563 | 0.688 | 0.782 | 0.907 | 1.032 | 1.219 | 1.469 | 1.719 | 1.969 |
| 0.114 | 0.145 | 0.176 | 0.208 | 0.239 | 0.27 | 0.344 | 0.406 | 0.459 | 0.531 |
| 0.094 | 0.125 | 0.156 | 0.188 | 0.219 | 0.25 | 0.313 | 0.375 | 0.438 | 0.5 |
| 0.199 | 0.26 | 0.324 | 0.388 | 0.452 | 0.515 | 0.642 | 0.768 | 0.895 | 1.022 |
| 0.185 | 0.245 | 0.307 | 0.368 | 0.431 | 0.492 | 0.616 | 0.741 | 0.865 | 0.99 |
| 0.125 | 0.156 | 0.187 | 0.219 | 0.25 | 0.281 | 0.344 | 0.406 | 0.469 | 0.531 |
| 0.094 | 0.125 | 0.156 | 0.188 | 0.219 | 0.25 | 0.313 | 0.375 | 0.438 | 0.5 |
| 0.031 | 0.031 | 0.031 | 0.031 | 0.031 | 0.031 | 0.062 | 0.062 | 0.062 | 0.062 |
