标准
K |
名称
K帽 |
英文名
Keps nut |
表面
本色，钝化，电镀... | 性能等级 4.8 8.8 10.9
| 应用领域
机械制造 化工能源 |

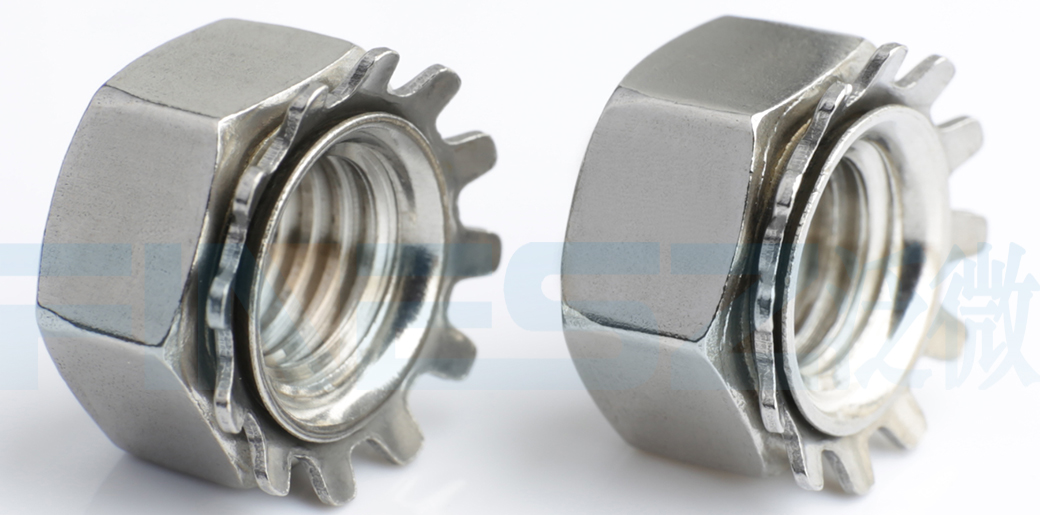

K帽是一种带防松设计的特殊螺母，它的六角螺母一端自带一圈带小尖齿的金属片。拧的时候，这圈小齿会“咬”住连接的零件表面，就算设备震动也不容易松脱，不用像普通螺母
那样再额外加垫圈防松。

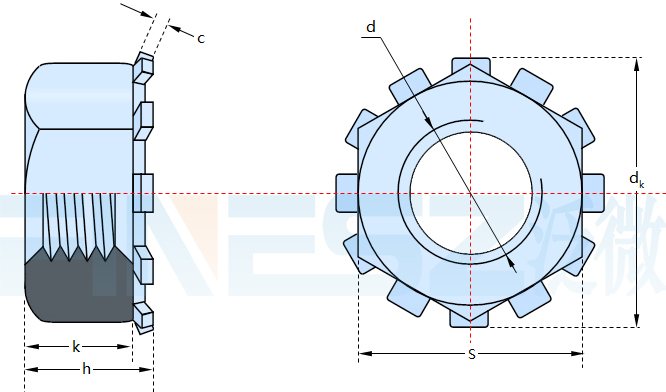

图纸：
公制尺寸表（单位：MM)
| 螺纹尺寸d | M3 | M4 | M5 | M6 | M8 | |
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
| s | 最小值 | 5.3 | 6.78 | 7.78 | 9.78 | 12.7 |
| 最大值 | 5.5 | 7 | 8 | 10 | 13 | |
| k | 最大值 | 2.4 | 3.2 | 4 | 5 | 6.5 |
| h | 最小值 | 3 | 3.8 | 4.9 | 5.9 | 7.8 |
| 最大值 | 3.4 | 4.3 | 5.4 | 6.4 | 8.3 | |
| dc | 最小值 | 6.9 | 7.9 | 9 | 10.8 | 14.6 |
| 最大值 | 7.3 | 8.2 | 9.3 | 11.2 | 16 | |
| c | 参考值 | 0.45 | 0.45 | 0.6 | 0.6 | 0.8 |
| 千件重kg | 0.35 | 0.75 | 1.16 | 2.37 | 4.9 | |
美制尺寸表（单位：MM)
| 螺纹尺寸d | 4# | 6# | 8# | 10# | (1/4) | (5/16) | |
| PP | 40 | 32 | 32 | 24 | 20 | 18 | |
| d | 2.84 | 3.51 | 4.17 | 4.83 | 6.35 | 7.94 | |
| k | 最大值 | 2.4 | 2.8 | 3.2 | 3.2 | 4.76 | 6.7 |
| s | 最小值 | 6.12 | 7.7 | 8.43 | 9.3 | 10.87 | 12.42 |
| 最大值 | 6.35 | 7.9 | 8.73 | 9.5 | 11.12 | 12.7 | |
| h | 最小值 | 3 | 3.4 | 3.8 | 3.85 | 5.7 | 8.1 |
| 最大值 | 3.4 | 3.9 | 4.3 | 4.4 | 6.3 | 8.7 | |
| dc | 最小值 | 6.9 | 8.7 | 9.4 | 10 | 12.5 | 14.6 |
| 最大值 | 7.3 | 9.2 | 9.8 | 10.6 | 12.8 | 15 | |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6 H | ||
| 标准 | GB/T193-2003、GB/T9145-2003 | |||
| 机械性能 | 等级 | d＜M5：按协议 M5≤ d ≤M16：6、8、10（QT） M16＜d ≤M39：6、8（QT）、10（QT） d＞M39：按协议 |
d ≤M24：A2-70、A4-70 M24＜d ≤ M39：A2-50、A4-50 d ＞M39：按协议 |
CU2、CU3、AL4 |
| 标准 | GB/T 3098.2 | GB/T 3098.15 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ M16:A级; d > M16:B级 | ||
| 标准 | GB/T 3103.1-2002 | |||
| 表面缺陷 | GB/T 5779.2 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 热浸镀锌层技术要求按GB/T 5267.3 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按 GB/T 5267.1; |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| - | QT——淬火并回火 | |||
