标准
GB897 |
名称
等双头螺柱 |
英文名 Double end studs (bm=1d)。 |
材料 不锈钢 |
表面 本色 |

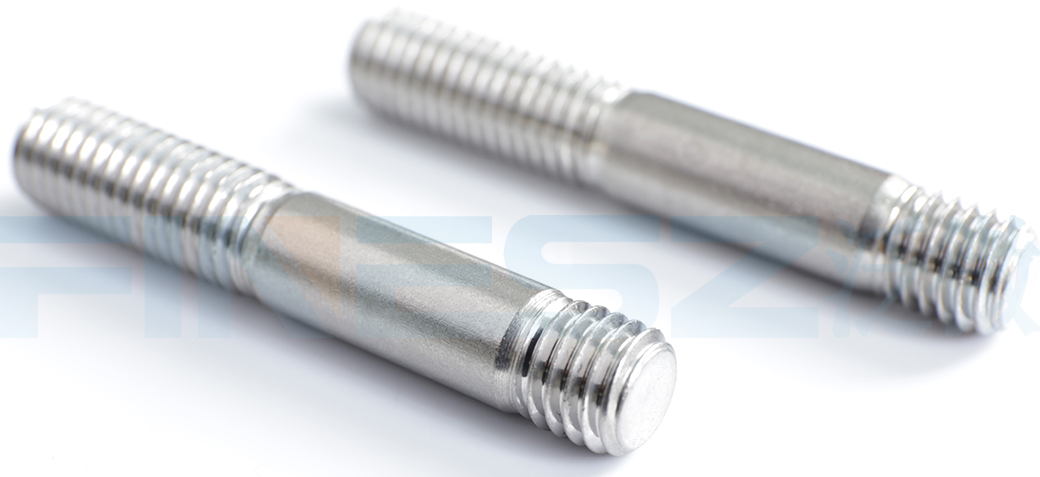

GB897是一款工业常用的双头螺柱，它两头都带螺纹，旋进零件的一端长度和自身直径差不多，日常用在空间小、受力小的场合，比如小型设备外壳、管道支架的固定，连接稳定，安装便捷。

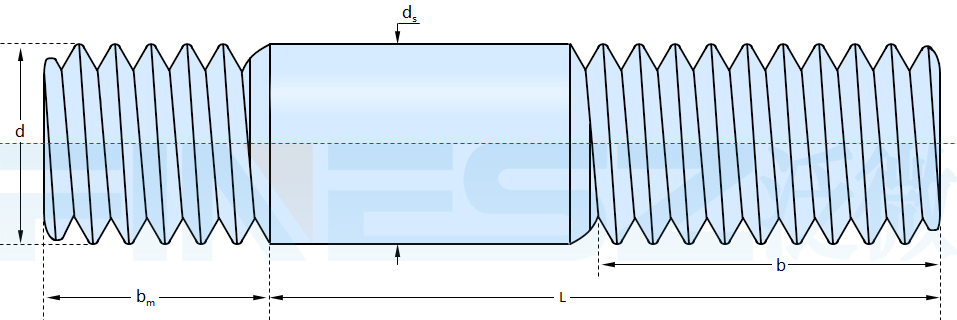

尺寸表（单位：mm）：
| 螺纹尺寸d | |
| P ① | 螺距 |
| bm | 公称 |
| 最小值 | |
| 最大值 | |
| ds | 最大值 |
| 最小值 | |
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | (M24) | (M27) | (M30) | (M33) | M36 | (M39) | M42 | M48 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 5 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| 4.4 | 5.4 | 7.25 | 9.25 | 11.1 | 13.1 | 15.1 | 17.1 | 18.95 | 20.95 | 22.95 | 25.95 | 28.95 | 31.75 | 34.75 | 37.75 | 40.75 | 46.75 |
| 5.6 | 6.6 | 8.75 | 10.75 | 12.9 | 14.9 | 16.9 | 18.9 | 21.05 | 23.05 | 25.05 | 28.05 | 31.05 | 34.25 | 37.25 | 40.25 | 43.25 | 49.25 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | 41.38 | 47.38 |
