标准
DIN6796-2009 |
名称
蝶形垫圈 |
英文名
Disc Spring Washers |
材料
不锈钢 钢 等
|
表面
本色,钝化,电镀... | 应用领域
电子电器,工程机械 |
DIN6796碟形弹簧垫圈,这种垫圈长得像浅碟或锥形,主要用在中高强度螺栓的连接中。它受力变形时会储存弹力,等螺栓因振动、磨损或热胀冷缩有点松动时,就回弹释放弹
力,起到防松作用,还能缓冲冲击、填补缝隙。比如汽车发动机、工业机械的螺栓连接都能用它,比普通弹簧垫圈的弹性和耐用性更好,还能通过叠合或对合的方式调整弹力大小
或变形量。

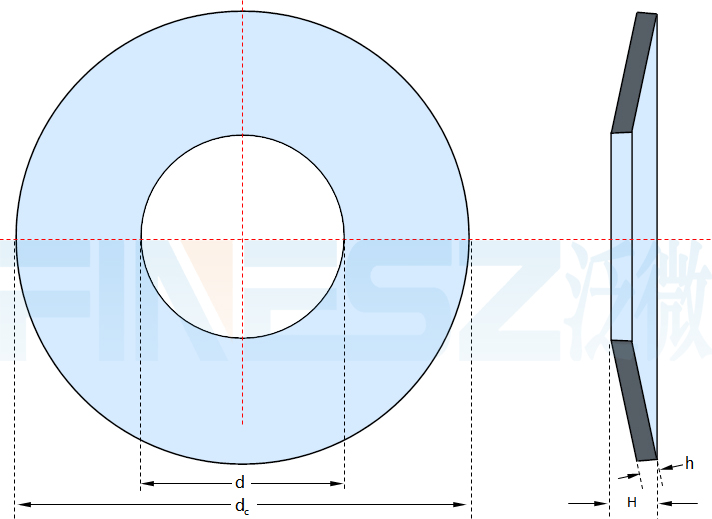

图纸:

尺寸表(单位:MM)
| 使用在 | |
| d | 最小值=公称(H14) |
| 最大值 | |
| dc | 最大值=公称(h14) |
| 最小值 | |
| h ① | |
| H | 最大值 |
| 最小值 | |
| 千件重(钢制)≈kg | |
| M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| 2.45 | 2.95 | 3.5 | 4 | 4.6 | 5.6 | 6.76 | 7.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 |
| 5 | 6 | 7 | 8 | 9 | 11 | 14 | 17 | 18 | 23 | 29 | 35 | 39 | 42 | 45 | 49 | 56 | 60 | 70 |
| 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 16.57 | 17.57 | 22.48 | 28.48 | 34.38 | 38.38 | 41.38 | 44.38 | 48.38 | 55.26 | 59.26 | 69.26 |
| 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 |
| 0.6 | 0.72 | 0.85 | 1.06 | 1.3 | 1.55 | 2 | 2.3 | 2.6 | 3.2 | 3.95 | 4.65 | 5.25 | 5.8 | 6.4 | 7.05 | 7.75 | 8.35 | 9.2 |
| 0.5 | 0.61 | 0.72 | 0.92 | 1.12 | 1.35 | 1.7 | 2 | 2.24 | 2.8 | 3.43 | 4.04 | 4.58 | 5.08 | 5.6 | 6.15 | 6.77 | 7.3 | 8 |
| 0.05 | 0.09 | 0.14 | 0.25 | 0.38 | 0.69 | 1.43 | 2.53 | 3.13 | 6.45 | 12.4 | 21.6 | 30.4 | 38.9 | 48.8 | 63.5 | 92.9 | 113 | 170 |
