--CLS CLS316 SP系列的压铆螺母
标准
CLS,CLS316,SP |
名称 不锈钢压铆螺母,不锈铁压铆螺母 |
英文名 SST self-clinching nut |
相关产品 S型碳钢压铆螺母 |
材料 300系列 400系列 |
表面 本色钝化、封闭 |
性能等级 A2-70 A4-80 C4 |
应用领域 薄板、防锈、硬化 |
|

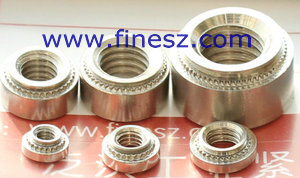

压铆螺母从材质分为碳钢S、304不锈钢CLS、316不锈钢CLS316、不锈铁(硬化不锈钢)SP 等四大类型,本页将后三都统称为不锈钢压铆螺母——尽管SP在狭义上不能称之不锈钢。简言之,由SUS304、SUS316系列不锈钢、SUS410系列不锈钢制的圆形压铆螺母。它们的具体定义为:

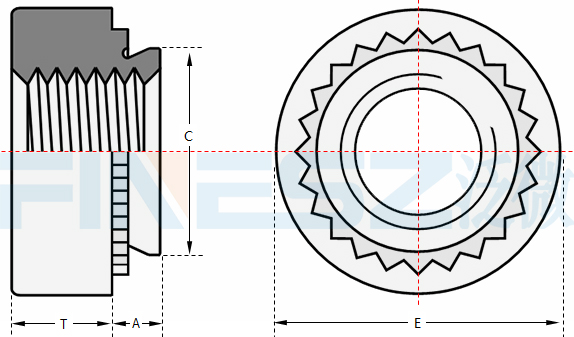

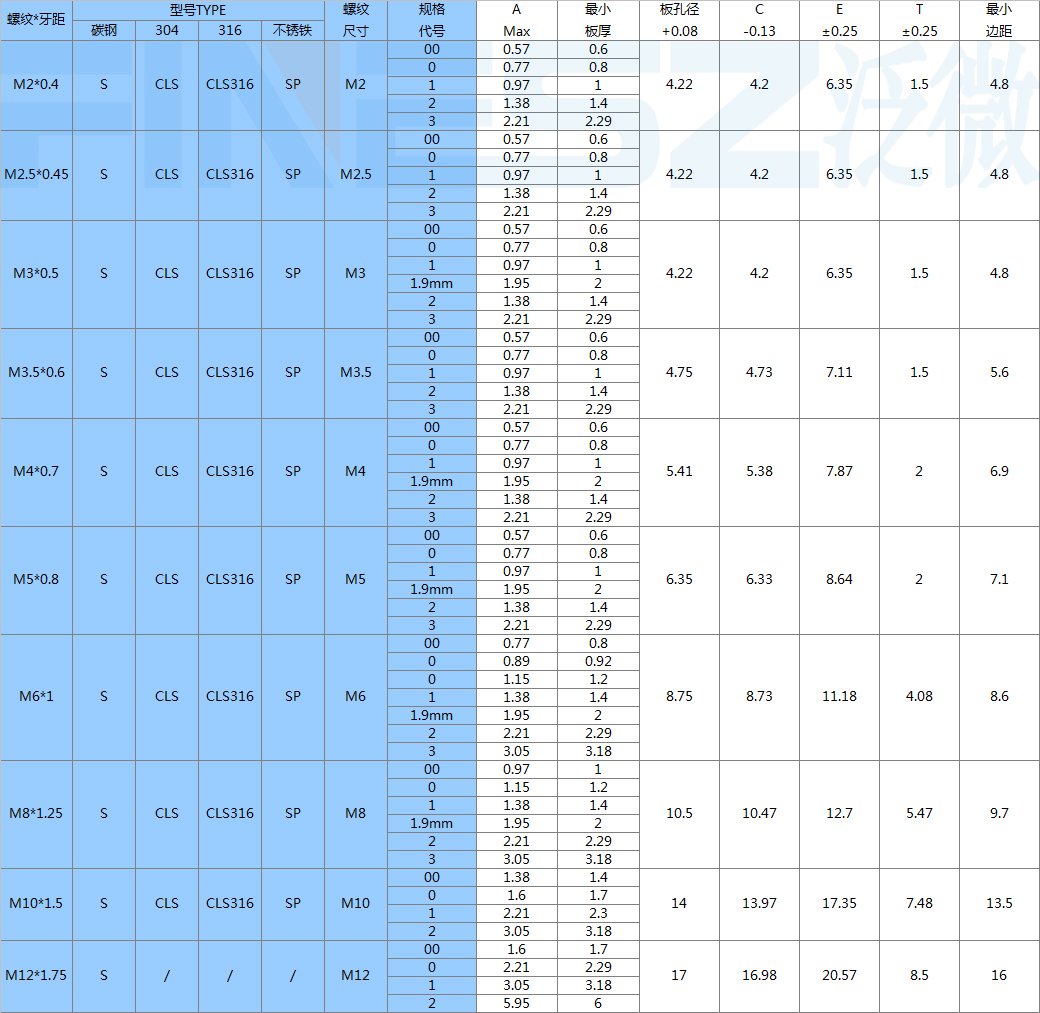

| 螺纹*牙距 | 型号TYPE | 螺纹 尺寸 |
规格 代号 |
A Max |
最小 板厚 |
板孔径 +0.08 |
C -0.13 |
E ±0.25 |
T ±0.25 |
最小 边距 |
|||
| 碳钢 | 304 | 316 | 不锈铁 | ||||||||||
| M2*0.4 | S | CLS | CLS316 | SP | M2 | 00 | 0.57 | 0.6 | 4.22 | 4.2 | 6.35 | 1.5 | 4.8 |
| 0 | 0.77 | 0.8 | |||||||||||
| 1 | 0.97 | 1 | |||||||||||
| 2 | 1.38 | 1.4 | |||||||||||
| 3 | 2.21 | 2.29 | |||||||||||
| M2.5*0.45 | S | CLS | CLS316 | SP | M2.5 | 00 | 0.57 | 0.6 | 4.22 | 4.2 | 6.35 | 1.5 | 4.8 |
| 0 | 0.77 | 0.8 | |||||||||||
| 1 | 0.97 | 1 | |||||||||||
| 2 | 1.38 | 1.4 | |||||||||||
| 3 | 2.21 | 2.29 | |||||||||||
| M3*0.5 | S | CLS | CLS316 | SP | M3 | 00 | 0.57 | 0.6 | 4.22 | 4.2 | 6.35 | 1.5 | 4.8 |
| 0 | 0.77 | 0.8 | |||||||||||
| 1 | 0.97 | 1 | |||||||||||
1.9mm 注:此处1.9mm非代号,指A实测1.9毫米。用于充分匹配2.0的板。 |
1.95 | 2 | |||||||||||
| 2 | 1.38 | 1.4 | |||||||||||
| 3 | 2.21 | 2.29 | |||||||||||
| M3.5*0.6 | S | CLS | CLS316 | SP | M3.5 | 00 | 0.57 | 0.6 | 4.75 | 4.73 | 7.11 | 1.5 | 5.6 |
| 0 | 0.77 | 0.8 | |||||||||||
| 1 | 0.97 | 1 | |||||||||||
| 2 | 1.38 | 1.4 | |||||||||||
| 3 | 2.21 | 2.29 | |||||||||||
| M4*0.7 | S | CLS | CLS316 | SP | M4 | 00 | 0.57 | 0.6 | 5.41 | 5.38 | 7.87 | 2 | 6.9 |
| 0 | 0.77 | 0.8 | |||||||||||
| 1 | 0.97 | 1 | |||||||||||
1.9mm 注:此处1.9mm非代号,指A实测1.9毫米。用于充分匹配2.0的板。 |
1.95 | 2 | |||||||||||
| 2 | 1.38 | 1.4 | |||||||||||
| 3 | 2.21 | 2.29 | |||||||||||
| M5*0.8 | S | CLS | CLS316 | SP | M5 | 00 | 0.57 | 0.6 | 6.35 | 6.33 | 8.64 | 2 | 7.1 |
| 0 | 0.77 | 0.8 | |||||||||||
| 1 | 0.97 | 1 | |||||||||||
1.9mm 注:此处1.9mm非代号,指A实测1.9毫米。用于充分匹配2.0的板。 |
1.95 | 2 | |||||||||||
| 2 | 1.38 | 1.4 | |||||||||||
| 3 | 2.21 | 2.29 | |||||||||||
| M6*1 | S | CLS | CLS316 | SP | M6 | 000 | 0.77 | 0.8 | 8.75 | 8.73 | 11.18 | 4.08 | 8.6 |
| 00 | 0.89 | 0.92 | |||||||||||
| 0 | 1.15 | 1.2 | |||||||||||
| 1 | 1.38 | 1.4 | |||||||||||
1.9mm 注:此处1.9mm非代号,指A实测1.9毫米。用于充分匹配2.0的板。 |
1.95 | 2 | |||||||||||
| 2 | 2.21 | 2.29 | |||||||||||
| 3 | 3.05 | 3.18 | |||||||||||
| M8*1.25 | S | CLS | CLS316 | SP | M8 | 00 | 0.97 | 1 | 10.5 | 10.47 | 12.7 | 5.47 | 9.7 |
| 0 | 1.15 | 1.2 | |||||||||||
| 1 | 1.38 | 1.4 | |||||||||||
1.9mm 注:此处1.9mm非代号,指A实测1.9毫米。用于充分匹配2.0的板。 |
1.95 | 2 | |||||||||||
| 2 | 2.21 | 2.29 | |||||||||||
| 3 | 3.05 | 3.18 | |||||||||||
| M10*1.5 | S | CLS | CLS316 | SP | M10 | 00 | 0.95 | 1.0 | 14 | 13.97 +0/-0.25 |
17.35 | 7.48 | 13.5 |
| 0 | 1.6 | 1.7 | |||||||||||
| 1 | 2.21 | 2.3 | |||||||||||
| 2 | 3.05 | 3.18 | |||||||||||
| M12*1.75 | S | / | / | / | M12 | 00 | 1.6 | 1.7 | 17 | 16.98 +0/-0.25 |
20.57 | 8.5 | 16 |
| 0 | 2.21 | 2.29 | |||||||||||
| 1 | 3.05 | 3.18 | |||||||||||
| 2 | 5.95 | 6 | |||||||||||

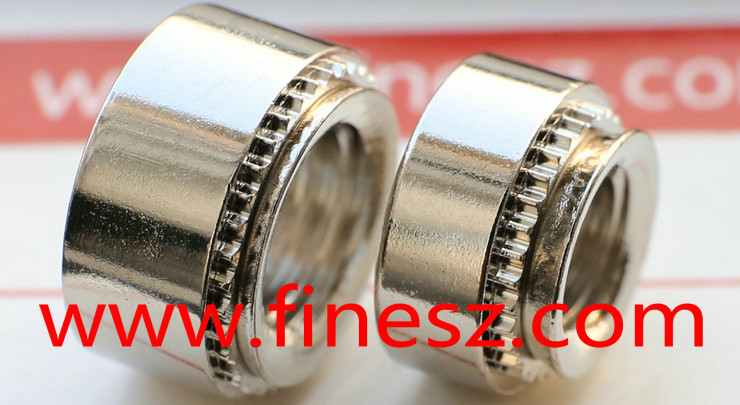

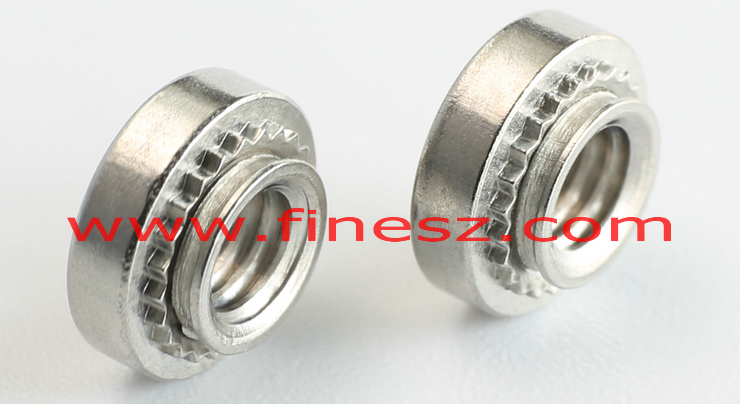

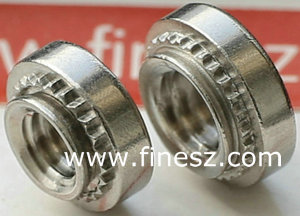

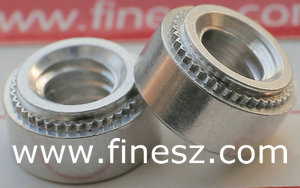

与碳钢压铆螺母的结构完全一样,不锈钢压铆螺母外形呈圆形,铆接面带有压花齿及导向槽,通过压花齿压入钣金预置孔位形成机械互锁从而固定于薄板。根据材质可分为CLS、CLS316、SP等三种类型。


| 适用产品 | 材质 | 元素名称及化学成份(%) | |||||||
| 碳(C) | 锰(Mn) | 硅(Si) | 磷(P) | 硫(S) | 镍(Ni) | 钼(Mo) | 铬(Cr) | ||
| CLS | SUS304 | ≤0.08 | ≤2.00 | ≤1.00 | ≤0.045 | ≤0.03 | 8.00-11.00 | - | 17.00-19.00 |
| CLS316 | SUS316 | ≤0.08 | ≤2.00 | ≤1.00 | ≤0.045 | ≤0.03 | 10.00-14.00 | 2.00-3.00 | 16.00-18.00 |
| SP | SUS410 | ≤0.15 | ≤1.00 | ≤0.60 | ≤0.030 | ≤0.028 | ≤0.60 | 0.6 | 11.50-14.50 |

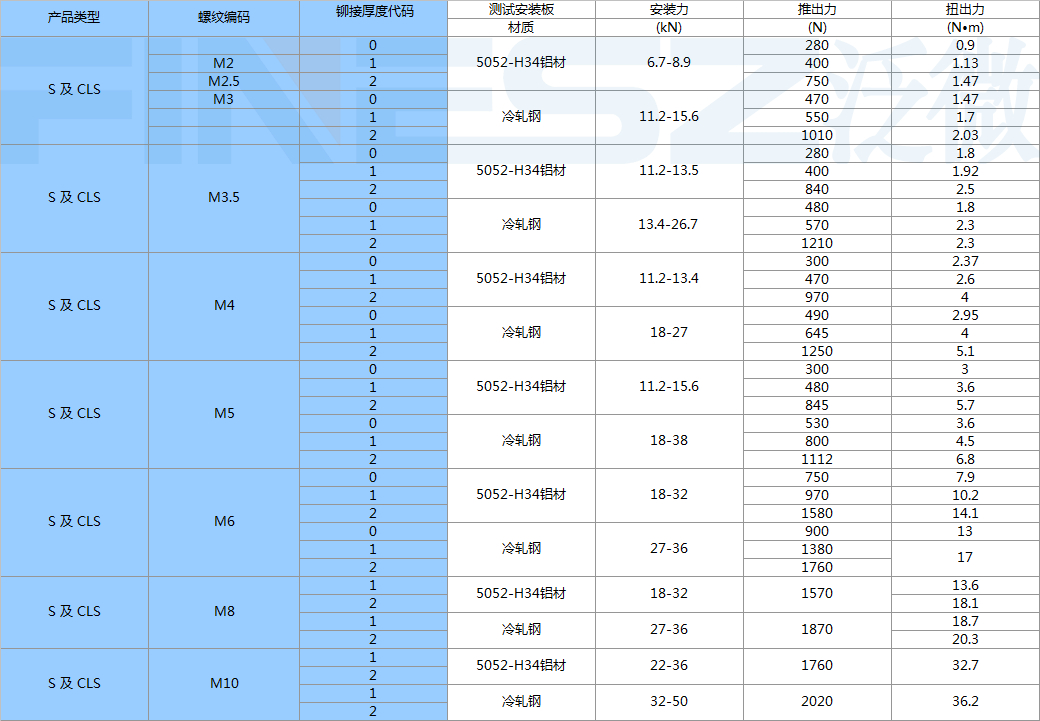

| 产品类型 | 螺纹规格 | 铆接厚度代码 | 测试安装板 | 安装力 | 推出力 | 扭出力 |
| 材质 | (kN) | (N) | (N.m) | |||
| CLS | M2 M2.5 M3 |
0 | 5052-H34铝材 | 6.7-8.9 | 280 | 0.9 |
| 1 | 400 | 1.13 | ||||
| 2 | 750 | 1.47 | ||||
| CLS | M3.5 | 0 | 5052-H34铝材 | 11.2-13.5 | 280 | 1.8 |
| 1 | 400 | 1.92 | ||||
| 2 | 840 | 2.5 | ||||
| CLS | M4 | 0 | 5052-H34铝材 | 11.2-13.4 | 300 | 2.37 |
| 1 | 470 | 2.6 | ||||
| 2 | 970 | 4 | ||||
| CLS | M5 | 0 | 5052-H34铝材 | 11.2-15.6 | 300 | 3 |
| 1 | 480 | 3.6 | ||||
| 2 | 845 | 5.7 | ||||
| CLS | M6 | 0 | 5052-H34铝材 | 18-32 | 750 | 7.9 |
| 1 | 970 | 10.2 | ||||
| 2 | 1580 | 14.1 | ||||
| CLS | M8 | 1 | 5052-H34铝材 | 18-32 | 1570 | 13.6 |
| 2 | 18.1 | |||||
| CLS | M10 | 1 | 5052-H34铝材 | 22-36 | 1760 | 32.7 |
| 2 |
