标准
GB/T12-2013 |
名称
圆头方颈马车螺栓 |
英文名
Round Head Square Neck Bolt |
相近标准
DIN603 GB14 |
材料
不锈钢 碳钢 |
表面 本色，钝化，电镀... |
性能等级
A2-70 4.8 8.8... |
应用领域
槽用、防转 |
|

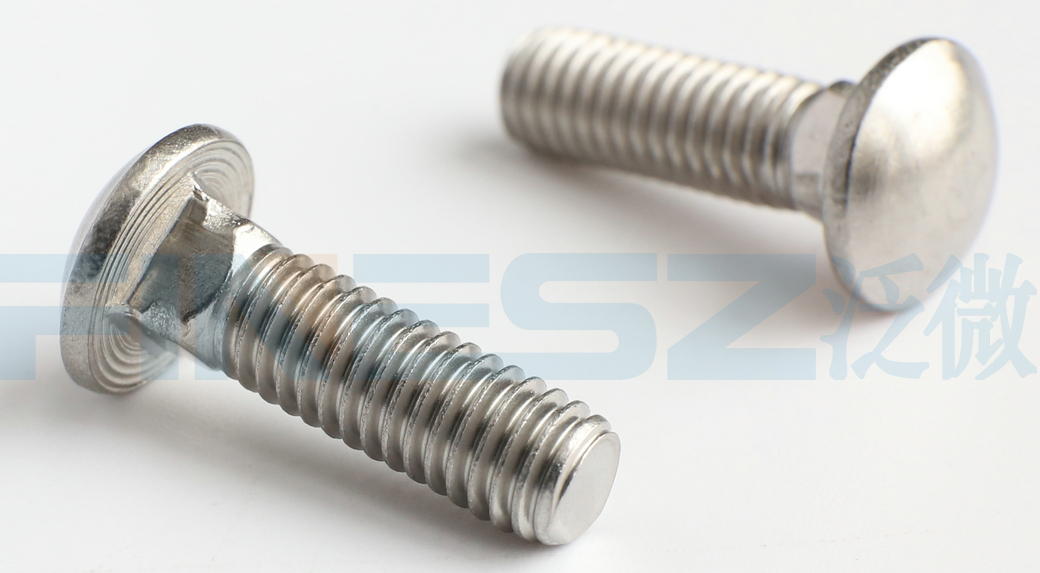

圆头方颈螺栓又称马车螺栓。
马车螺栓按头部大小分为大半圆头马车螺栓（对应标准GB/T14和DIN603），和小半圆头马车螺栓GB12。本页所展示的小半圆马车螺栓GB12
马车螺栓应用于槽内，四方颈在安装的过程中卡在槽内，可以起防止螺栓转动，马车螺栓可以在槽内平行移动。由于马车螺栓的头呈圆形，没有十字槽或内六角之类的可用助力工具的设计，在实际连接过程中还可以起到防盗的作用。
与DIN603、GB14相当，GB12标准的马车螺栓头径更小。

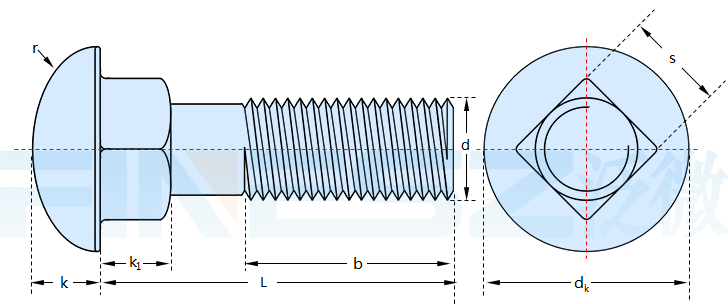

| 螺纹规格d | |
| P | 螺距 |
| b | L≤125 |
| 125＜L≤200 | |
| dk | 最大值 |
| 最小值 | |
| k1 | 最大值 |
| 最小值 | |
| k | 最大值 |
| 最小值 | |
| s | 最大值 |
| 最小值 | |
| r | ≈ |
| x | 最大值 |
| M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
| 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| 18 | 22 | 26 | 30 | 34 | 38 | 46 |
| - | 28 | 32 | 36 | 40 | 44 | 52 |
| 13.1 | 17.1 | 21.3 | 25.3 | 29.3 | 33.6 | 41.6 |
| 11.3 | 15.3 | 19.16 | 23.16 | 27.16 | 31 | 39 |
| 4.4 | 5.4 | 6.4 | 8.45 | 9.45 | 10.45 | 12.55 |
| 3.6 | 4.6 | 5.6 | 7.55 | 8.55 | 9.55 | 11.45 |
| 4.08 | 5.28 | 6.48 | 8.9 | 9.9 | 10.9 | 13.1 |
| 3.2 | 4.4 | 5.6 | 7.55 | 8.55 | 9.55 | 11.45 |
| 6.3 | 8.36 | 10.36 | 12.43 | 14.43 | 16.43 | 20.82 |
| 5.84 | 7.8 | 9.8 | 11.76 | 13.76 | 15.76 | 19.22 |
| 7 | 9 | 11 | 13 | 15 | 18 | 22 |
| 2.5 | 3.2 | 3.8 | 4.3 | 5 | 5 | 6.3 |
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | 公差 | A2-70为6g；其余为8g | |
| 标准 | GB/T 196、GB/T 197 | ||
| 机械性能 | 等级 | 4.6、4.8 | A2-50、A2-70 |
| 标准 | GB/T 3098.1 | GB/T 3098.6 | |
| 公差 | 产品等级 | C级（除规定外） | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1 |
简单处理 |
| - | 如需其他表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
