GB/T29.2-2013 |
名称
六角带十字槽螺钉 |
英文名 Cross recessed hexagon bolts with indentation |
近似标准
GB818,GB5783 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 A4-70 5.8 |
特点 兼顾六角头与十字槽 |
|

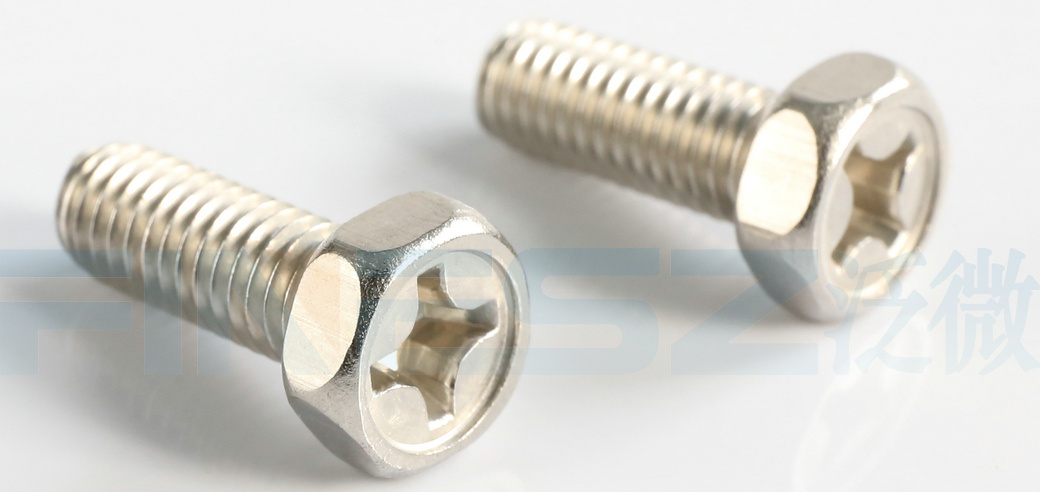

GB29.2六角凹穴带十字槽螺钉结合了六角凹穴和十字槽两种工具匹配的设计。这种螺钉的特点包括：
1. 多功能性：因为有两种不同的安装方式，可以使用六角（套筒）扳手或者十字螺丝刀来安装，提供了更多的灵活性和方便性。
2. 高扭矩传递：六角头设计允许使用六角扳手，这种方式可以提供更高的扭矩，使得螺钉可以被更紧地拧入。同时也降低了单纯十字批打滑报废的风险。
3， 便于自动化装配：十字槽设计利于被自动化装配机械的螺丝刀头对准和驱动从而使得GB29.2螺钉更适合自动化装配线使用。
GB29.2螺钉的国标原文档下载：GB/T 29.2-2013.pdf
十字槽采用标准：GB944.1-85.pdf

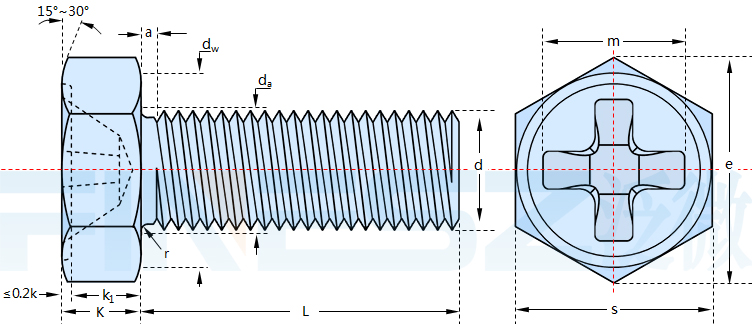

尺寸表（单位：MM)
| 螺纹规格d | |
| P | 螺距 |
| a | 最大值 |
| da | 最大值 |
| dw | 最小值 |
| e | 最小值 |
| k | 公称 |
| 最小值 | |
| 最大值 | |
| k1 | 最小值 |
| r | 最小值 |
| s | 最大值 |
| 最小值 | |
| 槽号 | |
| m | 参考 |
| 深度 | 最大值 |
| 最小值 | |
| M4 | M5 | M6 | M8 |
| 0.7 | 0.8 | 1 | 1.25 |
| 2.1 | 2.4 | 3 | 3.75 |
| 4.7 | 5.7 | 6.8 | 9.2 |
| 5.7 | 6.7 | 8.7 | 11.4 |
| 7.5 | 8.53 | 10.89 | 14.2 |
| 2.8 | 3.5 | 4 | 5.3 |
| 2.6 | 3.26 | 3.76 | 5.06 |
| 3 | 3.74 | 4.24 | 5.54 |
| 1.8 | 2.3 | 2.6 | 3.5 |
| 0.2 | 0.2 | 0.25 | 0.4 |
| 7 | 8 | 10 | 13 |
| 6.64 | 7.64 | 9.64 | 12.57 |
| 2 | 2 | 3 | 3 |
| 4 | 4.8 | 6.2 | 7.2 |
| 1.93 | 2.73 | 2.86 | 3.86 |
| 1.4 | 2.19 | 2.31 | 3.24 |
| 材料 | 钢 | 不锈钢 | ||
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6 g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d<3 mm: 按协议； d≥3 mm: 4.8 |
A 1-50、C 4-50 | |
| 标准 | d<3 mm: 按协议； d≥3 mm: GB/T 3098.1 |
GB/T 3098.6 | ||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 十字槽 | GB/T 944.1 | |||
| 表面缺陷 | GB/T 5779.1 | |||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
|
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
