标准
GB854-1988 |
名称
单耳止动垫圈 |
英文名
Single-lug lock washer |
材料
不锈钢 钢 等
|
表面
本色,钝化,电镀... | 应用领域
电子电器,工程机械 |

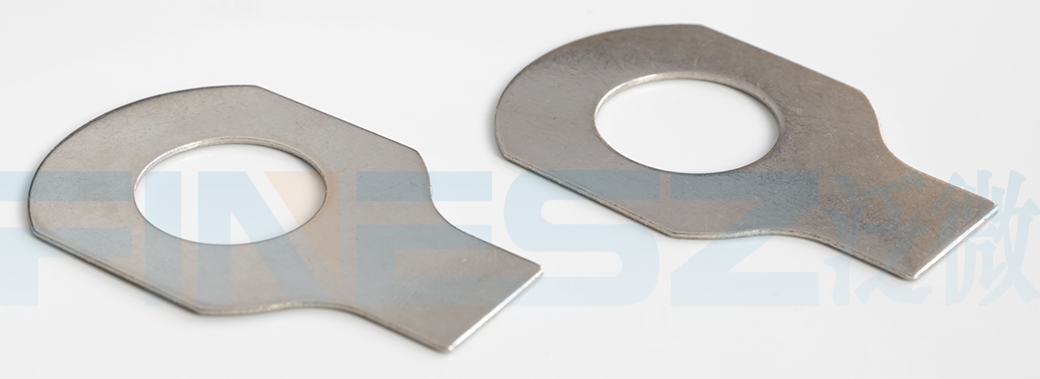

GB854单耳止动垫圈,为单侧卡阻结构,安装拆卸简便、复用性好,适配中小载荷与紧凑空间。

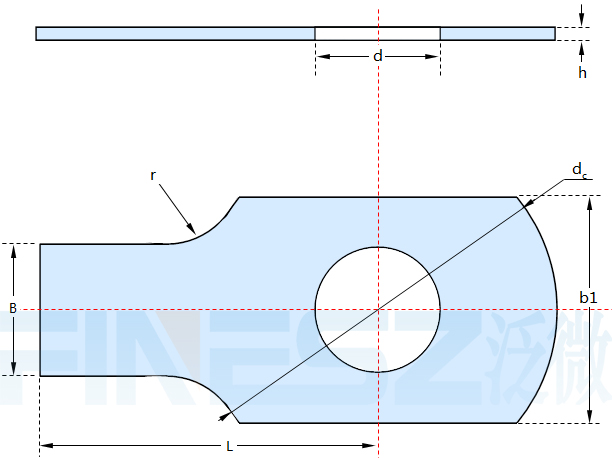

图纸:

尺寸表(单位:MM)
| 使用在 | |
| d | 最大值 |
| 最小值 | |
| dc | 最大值 |
| 最小值 | |
| L | 公称 |
| 最小值 | |
| 最大值 | |
| h | |
| b | |
| b1 | |
| r | |
| 千件重(钢制)≈kg | |
| M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | M36 | M42 | M48 |
| 2.95 | 3.5 | 4.5 | 5.6 | 6.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 37.62 | 43.62 | 50.62 |
| 2.7 | 3.2 | 4.2 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 37 | 43 | 50 |
| 8 | 10 | 14 | 17 | 19 | 22 | 26 | 32 | 32 | 40 | 45 | 45 | 50 | 50 | 58 | 63 | 75 | 88 | 100 |
| 7.64 | 9.64 | 13.57 | 16.57 | 18.48 | 21.48 | 25.48 | 31.38 | 31.38 | 39.38 | 44.38 | 44.38 | 49.38 | 49.38 | 57.26 | 62.26 | 74.26 | 87.13 | 99.13 |
| 10 | 12 | 14 | 16 | 18 | 20 | 22 | 28 | 28 | 32 | 36 | 36 | 42 | 42 | 48 | 52 | 62 | 70 | 80 |
| 9.71 | 11.65 | 13.65 | 15.65 | 17.65 | 19.58 | 21.58 | 27.58 | 27.58 | 31.5 | 35.5 | 35.5 | 41.5 | 41.5 | 47.5 | 51.4 | 61.4 | 69.4 | 79.4 |
| 10.29 | 12.35 | 14.35 | 16.35 | 18.35 | 20.42 | 22.42 | 28.42 | 28.42 | 32.5 | 36.5 | 36.5 | 42.5 | 42.5 | 48.5 | 52.6 | 62.6 | 70.6 | 80.6 |
| 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 12 | 15 | 18 | 18 | 20 | 20 | 24 | 26 | 30 | 35 | 40 |
| 6 | 7 | 9 | 11 | 12 | 16 | 19 | 21 | 25 | 32 | 38 | 38 | 39 | 42 | 48 | 55 | 65 | 78 | 90 |
| 2.5 | 2.5 | 2.5 | 2.5 | 4 | 4 | 6 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 16 | 16 |
| 0.17 | 0.25 | 0.42 | 0.74 | 0.91 | 1.27 | 1.7 | 4.8 | 5.12 | 8.21 | 10.93 | 11.83 | 12.61 | 12.68 | 25.81 | 31.17 | 43.81 | 60.28 | 77.9 |
