标准
DIN137B-1987 |
名称
波形弹性垫圈 |
英文名
Wave Spring Washers |
材料
不锈钢 钢 等
|
表面
本色，钝化，电镀... | 应用领域
电子电器，工程机械 |

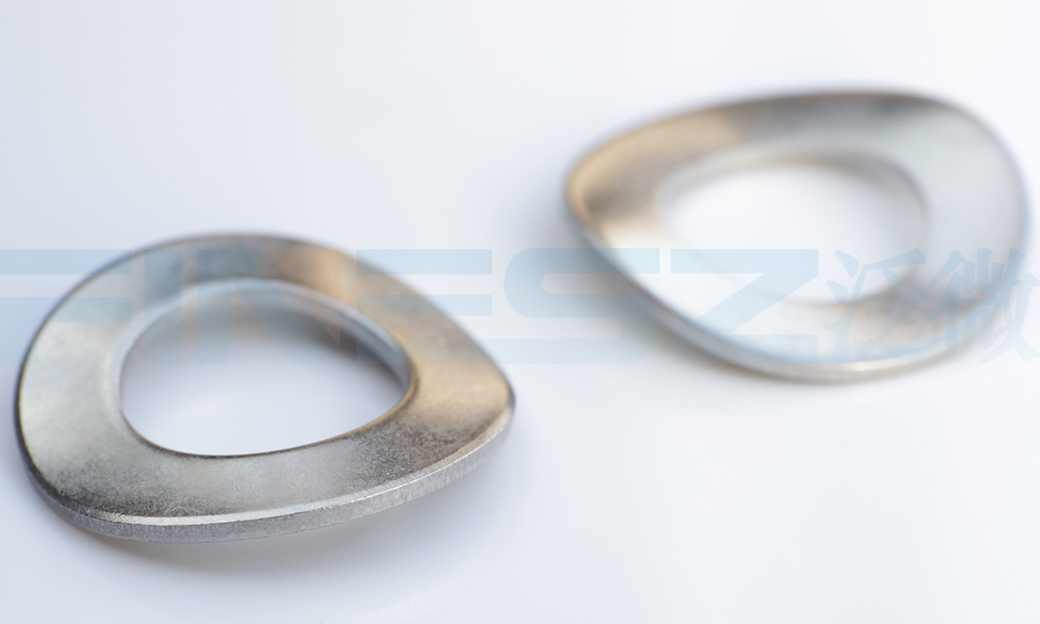

DIN137B波形弹簧垫圈，靠波浪形结构提供弹性预紧力，能在空间受限的机械连接（如电机轴承固定、螺栓防松）中补偿轴向间隙、维持紧固力，常见材质为弹簧钢或不锈钢。

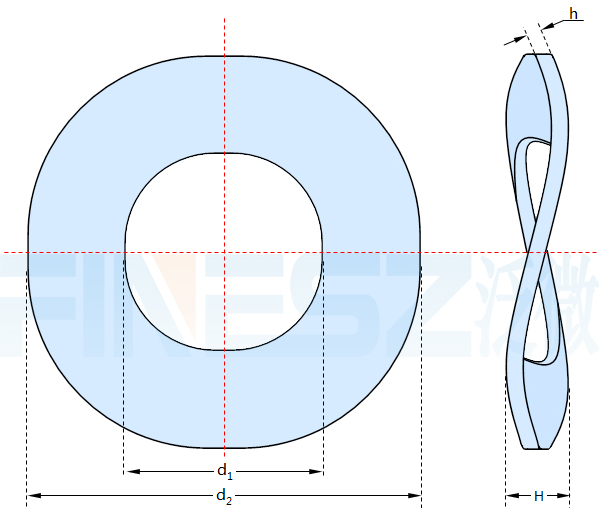

图纸：
尺寸表（单位：MM)
| 公称直径 | ||
| d1 | H14 | 最小值 |
| 最大值 | ||
| d2 | js16 | 公称 |
| 最大值 | ||
| 最小值 | ||
| h | 公称 | |
| 最大值 | ||
| 最小值 | ||
| H | 最大值 | |
| 最小值 | ||
| 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 | 54 |
| 3.5 | 4 | 4.6 | 5.6 | 6.76 | 7.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 34.62 | 37.62 | 40.62 | 43.62 | 46.62 | 50.62 | 54.74 |
| 8 | 8 | 9 | 11 | 12 | 14 | 15 | 21 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 50 | 56 | 60 | 68 | 72 | 78 | 85 | 92 | 98 |
| 8.45 | 8.45 | 9.45 | 11.55 | 12.55 | 14.55 | 15.55 | 21.65 | 24.65 | 28.65 | 30.65 | 34.8 | 36.8 | 40.8 | 44.8 | 50.8 | 56.95 | 60.95 | 68.95 | 72.95 | 78.95 | 86.1 | 93.1 | 99.1 |
| 7.55 | 7.55 | 8.55 | 10.45 | 11.45 | 13.45 | 14.45 | 20.35 | 23.35 | 27.35 | 29.35 | 33.2 | 35.2 | 39.2 | 43.2 | 49.2 | 55.05 | 59.05 | 67.05 | 71.05 | 77.05 | 83.9 | 90.9 | 96.9 |
| 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 | 1.6 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 2 | 2.2 | 2.2 | 2.5 | 2.8 | 3 | 3 | 3.5 | 3.5 |
| 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.86 | 0.86 | 1.07 | 1.27 | 1.68 | 1.68 | 1.68 | 1.68 | 1.9 | 1.9 | 2.1 | 2.3 | 2.3 | 2.65 | 2.95 | 3.2 | 3.2 | 3.7 | 3.7 |
| 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.74 | 0.74 | 0.93 | 1.13 | 1.52 | 1.52 | 1.52 | 1.52 | 1.7 | 1.7 | 1.9 | 2.1 | 2.1 | 2.35 | 2.65 | 2.8 | 2.8 | 3.3 | 3.3 |
| 1.6 | 1.8 | 2 | 2.2 | 2.6 | 3 | 3 | 4.2 | 5 | 6 | 6.4 | 6.6 | 7.4 | 7.8 | 8.2 | 9.4 | 10 | 10.6 | 11.6 | 12.8 | 13.6 | 14.2 | 15.6 | 16.4 |
| 0.8 | 0.9 | 1 | 1.1 | 1.3 | 1.5 | 1.5 | 2.1 | 2.5 | 3 | 3.2 | 3.3 | 3.7 | 3.9 | 4.1 | 4.7 | 5 | 5.3 | 5.8 | 6.4 | 6.8 | 7.1 | 7.8 | 8.2 |
