ASME B18.6.3(表2)美制十字沉头螺钉

标准 ASME B18.6.3-2013.pdf	名称美制十字沉头螺钉	英文名 Flat head screws
等效标准 ANSI B18.6.3	材料不锈钢碳钢	表面本色，钝化，电镀...

简介

ANSI B18.6.3等效于ASME B18.6.3。

ASME B18.6.3是美国机械工程师协会（ASME）制定的标准，它涵盖了UNC和UNF螺纹的螺钉和螺母的规格、尺寸、公差和材料要求螺钉、螺母和螺栓的规格和尺寸，以及相关的测试方法和质量控制要求。

本页介绍的是ASME B18.6.3标准中的table2之十字沉头螺钉部分。由于该标准包含多种类型紧固件，常用ASMEB18.6.3F(即Flat）单指该标准中的table2沉头螺钉部分的十字槽沉头螺钉。

美标原文请参考： ASME B18.6.3-2013.pdf

ANSI/ASME B18.6.3:2013 (table2)美制十字槽沉头螺钉的标准

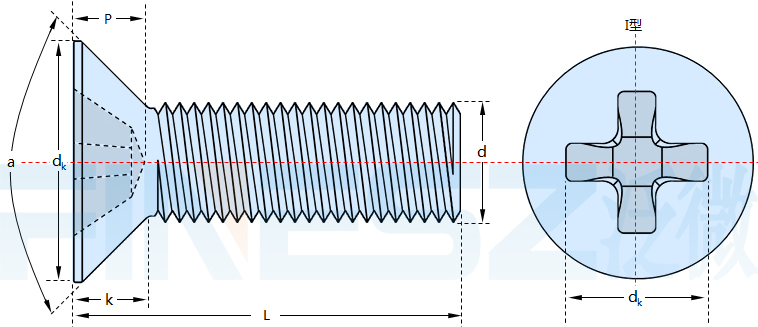

图纸：

(ANSI B 18.6.3之沉头螺钉I型槽图纸)

如果槽型为IA型，参考IA槽头部样式：IA型十字槽样式美制沉头螺钉IA型十字槽

尺寸表（单位：英寸）：

螺纹尺寸 d
d	公称
PP	粗牙/UNC
d_k	最大值
d_k	最小值
k	参考值
M₁	I 型
M₂	IA型
P	I型最大值
	I型最小值
	IA型最大值
	IA 型最小值
L ②
槽号	I 型
槽号	IA型
α	最小值
α	最大值

0#	1#	2#	3#	4#	5#	6#	7# ③	8#	10#	12#	14# ③	1/4	16# ③	18# ③	5/16	20# ③	24# ③	3/8	7/16	1/2	9/16 ④	5/8 ④	3/4 ④
0.06	0.073	0.086	0.099	0.112	0.125	0.138	0.151	0.164	0.19	0.216	0.242	0.25	0.268	0.294	0.313	0.32	0.372	0.375	0.438	0.5	0.563	0.625	0.75
/	64	56	48	40	40	32	/	32	24	24	/	20	/	/	18	/	/	16	14	13	12	11	10
0.112	0.137	0.162	0.187	0.212	0.237	0.262	0.287	0.312	0.362	0.412	0.462	0.477	0.512	0.561	0.597	0.611	0.711	0.717	0.76	0.815	0.932	1.05	1.285
0.096	0.12	0.144	0.167	0.191	0.215	0.238	0.262	0.285	0.333	0.38	0.427	0.442	0.475	0.522	0.556	0.569	0.664	0.67	0.715	0.765	0.878	0.99	1.215
0.035	0.043	0.051	0.059	0.067	0.075	0.083	0.091	0.1	0.116	0.132	0.148	0.153	0.164	0.18	0.191	0.196	0.228	0.23	0.223	0.223	0.26	0.298	0.372
0.062	0.07	0.096	0.1	0.122	0.148	0.168	0.176	0.182	0.198	0.262	0.276	0.276	0.296	0.358	0.358	0.372	0.386	0.386	0.402	0.418	0.443	0.565	0.628
0.062	0.07	0.096	0.1	0.122	0.148	0.168	0.176	0.182	0.198	0.262	0.276	0.276	0.296	0.358	0.358	0.372	0.386	0.386	0.402	0.418	0.44	0.566	0.63
0.036	0.044	0.056	0.061	0.082	0.075	0.095	0.103	0.11	0.125	0.139	0.154	0.154	0.174	0.196	0.196	0.21	0.225	0.225	0.241	0.256	0.28	0,309	0.373
0.02	0.028	0.04	0.045	0.066	0.052	0.072	0.08	0.087	0.102	0.116	0.131	0.131	0.151	0.174	0.174	0.188	0.203	0.203	0.219	0.234	0.258	0,283	0.347
0.037	0.045	0.053	0.058	0.079	0.071	0.091	0.099	0.107	0.122	0.136	0.151	0.151	0.171	0.193	0.193	0.206	0.222	0.222	0.238	0.253	0.276	0.307	0.372
0.021	0.029	0.037	0.042	0.063	0.053	0.073	0.081	0.089	0.104	0.118	0.133	0.133	0.153	0.175	0.175	0.188	0.204	0.204	0.22	0.235	0.258	0.286	0.351
1/8	1/8	1/8	1/8	3/16	3/16	3/16	/	1/4	5/16	3/8	/	7/16	/	/	1/2	/	/	9/16	5/8	3/4	/	/	/
0	0	1	1	1	2	2	2	2	2	3	3	3	3	4	4	4	4	4	4	4	4	5	5
0	0	1	1	1	2	2	2	2	2	3	3	3	3	4	4	4	4	4	4	4	4	5	5
80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°
82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°

①,头部边缘为倒圆或平的。
②,小于等于表中长度的螺钉，为清根沉头型。
③,7#, 14#, 16#, 18#, 20#, 24#仅用于自攻螺钉。
④,9/16，5/8，3/4仅用于机械螺钉
⑤,机械螺钉的螺纹长度：
1）螺纹规格≤5#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。公称长度＞3倍公称直径到 1-1/8 in 的，允许头下肩距最大不超过2倍螺距。若无其他规定，长螺钉的最小螺纹长度为1 in 。
2）螺纹规格≥6#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。公称长度＞3倍公称直径到 2 in 的，允许头下螺纹肩距最大不超过2倍螺距。若无其他规定，长螺钉的最小螺纹长度为 1.5 in 。
⑥,机械螺钉材料
1)非热处理低碳钢，如1006~1022 硬度HRB69-100
2)当机械螺钉规定硬度时，应采用中低碳钢制造，如含硼或不含硼1018~1038 硬度HRC25-38
