标准 GB823-2016 |
名称
十字槽小盘头螺钉 |
英文名 Small pan head screws with cross recess |
近似标准
GB818 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A1-50 C4-50 4.8 |
适用
微小沉孔 |
|
GB823小盘头螺钉的头部直径（相对于GB818）要小一点，以适应用一些较小的沉孔或受限空间。常用于一些精密部件的组装，如电子类产品。
GB823螺钉的国标原文档下载：GB/T 823-2016.pdf
十字槽采用标准：GB944.1-85.pdf

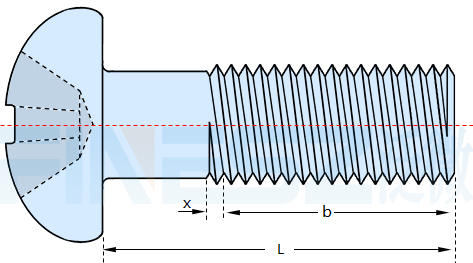

如果螺纹为半牙，参考:GB823半牙样式

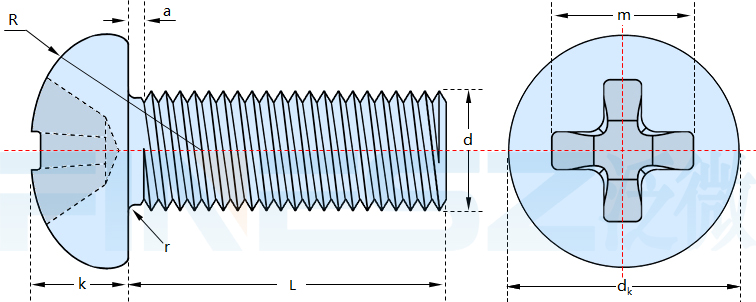

尺寸表（单位：MM)
| 螺纹尺寸d | |
| P | 螺距 |
| a | 最大值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 最大值=公称 |
| 最小值 | |
| r | 最小值 |
| R | ≈ |
| x | 最大值 |
| 槽号 | |
| m | ≈ |
| 深度 | 最大值 |
| 最小值 | |
| M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 |
| 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 |
| 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 |
| 3.5 | 4.5 | 5.5 | 6 | 7 | 9 | 10.5 | 14 |
| 3.2 | 4.2 | 5.2 | 5.7 | 6.64 | 8.64 | 10.07 | 13.57 |
| 1.4 | 1.8 | 2.15 | 2.45 | 2.75 | 3.45 | 4.1 | 5.4 |
| 1.26 | 1.66 | 2.01 | 2.31 | 2.61 | 3.27 | 3.8 | 5.1 |
| 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 |
| 4.5 | 6 | 7 | 8 | 9 | 12 | 14 | 18 |
| 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 |
| 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| 2.2 | 2.6 | 3.5 | 3.8 | 4.1 | 4.8 | 6.2 | 7.7 |
| 1.01 | 1.42 | 1.43 | 1.73 | 2.03 | 2.73 | 2.86 | 4.36 |
| 0.6 | 1 | 0.86 | 1.15 | 1.45 | 2.14 | 2.26 | 3.73 |
| 材料 | 钢 | 不锈钢 | ||
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6 g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d<3 mm: 按协议； d≥3 mm: 4.8 |
A 1-50、C 4-50 | |
| 标准 | d<3 mm: 按协议； d≥3 mm: GB/T 3098.1 |
GB/T 3098.6 | ||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 十字槽 | GB/T 944.1 | |||
| 表面缺陷 | GB/T 5779.1 | |||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
|
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
