标准
GB/T97.1-2002.pdf |
名称
平垫圈 |
英文名
Washer |
近似标准
GB/T97.2,ISO7089-2000,DIN125 |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... |
性能等级
|
应用领域
螺栓连接，螺母连接 |
|
平垫是一种常见的紧固件，通常用于在螺栓头下或螺母下增加摩擦面积，分散紧固力，防止螺栓或螺母在受力时对被连接件产生过大的压力，从而起到保护被连接件的作用。平垫还可以用于填充连接件之间的间隙，调整连接件之间的距离，使连接更加牢固和稳定。在一些特殊情况下，平垫还可以起到缓冲、减震、防水等作用。
而GB/T97.1标准的平垫是最常用的平垫，为A级无倒角平垫。
国标原文档下载：GB/T97.1.pdf

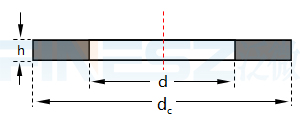

图纸：
尺寸表（单位：MM)
| 公称直径 | |
| d | 最小值=公称 |
| 最大值 | |
| dc | 最大值=公称 |
| 最小值 | |
| h | 公称 |
| 最大值 | |
| 最小值 | |
| 千件重(钢制)≈kg | |
| Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 | (Φ39) | Φ42 | (Φ45) | Φ48 | (Φ52) | Φ56 | (Φ60) | Φ64 |
| 1.7 | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 42 | 45 | 48 | 52 | 56 | 62 | 66 | 70 |
| 1.84 | 2.34 | 2.84 | 3.38 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.33 | 31.39 | 34.62 | 37.62 | 42.62 | 45.62 | 48.62 | 52.74 | 56.74 | 62.74 | 66.74 | 70.74 |
| 4 | 5 | 6 | 7 | 9 | 10 | 12 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 |
| 3.7 | 4.7 | 5.7 | 6.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | 49.38 | 55.26 | 58.8 | 64.8 | 70.8 | 76.8 | 83.6 | 90.6 | 96.6 | 103.6 | 108.6 | 113.6 |
| 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 |
| 0.35 | 0.35 | 0.55 | 0.55 | 0.9 | 1.1 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 3.3 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 | 9 | 9 | 9 | 9 | 11 | 11 | 11 |
| 0.25 | 0.25 | 0.45 | 0.45 | 0.7 | 0.9 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.7 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 | 7 | 7 | 7 | 7 | 9 | 9 | 9 |
| 0.024 | 0.037 | 0.088 | 0.119 | 0.308 | 0.443 | 1.02 | 1.83 | 3.57 | 6.27 | 8.62 | 11.3 | 14.7 | 17.16 | 18.35 | 32.33 | 42.32 | 53.64 | 75.34 | 92.07 | 126.5 | 200.2 | 242.7 | 284.1 | 319 | 442.7 | 477.4 | 513.2 |
| 材料 ① | 种类 | 钢 | 不锈钢 | |
| 组别② | - | A2、F1、C1 、A4、C4 | ||
| 标准 | - | GB/T 3098.6 | ||
| 机械性能 | 硬度等级 | 200 HV | 300 HV③ | 200 HV |
| 硬度范围④ | 200 HV～300 HV | 300 HV～370 HV | 200 HV～300 HV | |
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.3 | |||
| 表面处理 | 不经表面处理，即垫圈应是本色的并涂有防锈油或按供需双方协议的涂层； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 对淬火并回火的垫圈应采用适当的涂或镀工艺，以避免氢脆。当电镀或磷化处理垫圈时，应 在电镀或涂层后立即进行适当处理，以驱除有害的氢脆； 所有公差适用于涂或镀前尺寸 |
不经表面处理，即垫圈应是本色的 | ||
| 表面缺陷 | 零件不允许有不规则的或有害的缺陷。 垫圈表面不得有突出的毛刺 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| 说明 | ① 其他金属材料需经供需双方协议。 ② 仅与化学成分有关。 ③ 淬火并回火。 ④ 硬度试验按GB/T 4340.1规定。 试验力： HV2 用于公称厚度 h≤0.6 mm； HV10 用于公称厚度 0.6 mm＜h≤1.2 mm； HV30 用于公称厚度 h＞1.2 mm。 |
|||
