SS型自攻嵌件
自攻铜嵌件，也叫内外牙铜螺母
材质：C3604黄铜
规格：左图中大的内螺纹规格为M10,小的M5
开槽的作用：攻入塑胶孔的时候具有排屑作用
带有自攻螺纹的铜嵌件螺母
应用于PC材质或加玻纤等较硬的塑料
为了防止嵌件与塑料的结合后开裂或应力释放产生的隐患，这种自攻式的螺套是一种不错的解决方案，采用普通的电动工具即可安装。
左图内螺纹规格：小的M6,大的M8
SS型自攻铜嵌件标准

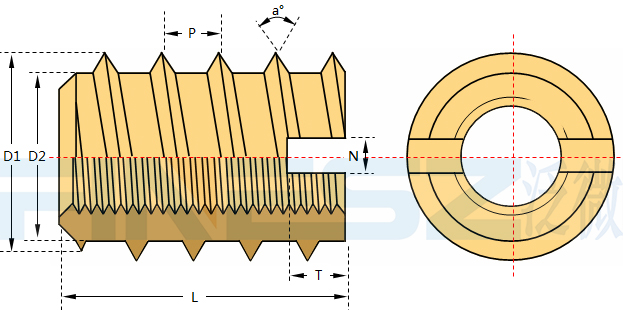

图纸：
规格尺寸：
| 螺纹规格 |
L
±0.1 |
P |
D1
±0.05 |
D2
+0.05 |
N |
T |
塑胶孔径E |
塑胶孔深
L1 |
| 软塑胶 |
硬塑胶 |
| M2.5 |
6 |
1.6 |
5.0 |
3.5 |
1 |
1.5 |
3.5 |
3.6-3.8 |
8 |
| M3 |
6 |
1.6 |
5.5 |
4.1 |
1 |
1.5 |
4.1 |
4.2-4.3 |
8 |
| M3.5 |
8 |
1.6 |
6.5 |
4.6 |
1 |
1.5 |
4.6 |
4.7-4.8 |
10 |
| M4 |
10 |
2.5 |
7.0 |
5.1 |
1.2 |
1.6 |
5.1 |
5.2-5.3 |
12 |
| M5 |
12 |
3.0 |
9.0 |
6.6 |
1.6 |
2 |
6.6 |
6.7-6.9 |
14 |
| M6 |
14 |
4.0 |
10.0 |
7.6 |
2 |
2.5 |
7.6 |
7.7-7.9 |
16 |
| M8 |
20 |
4.0 |
13.0 |
9.9 |
2.2 |
2.8 |
9.9 |
10.1-10.3 |
22 |
| M10 |
23 |
5.0 |
16.0 |
12.4 |
2.5 |
3 |
12.4 |
12.6-12.8 |
26 |
| M12 |
26 |
5.0 |
19.0 |
15.4 |
3 |
4 |
15.4 |
15.6-15.8 |
29 |
| M14 |
26 |
5.0 |
22.0 |
18.4 |
3 |
4 |
18.4 |
18.6-18.8 |
29 |
| M16 |
26 |
5.0 |
24.0 |
20.4 |
3 |
4 |
20.4 |
20.6-20.8 |
29 |
SS系列嵌件标准下载PDF
安装方法：

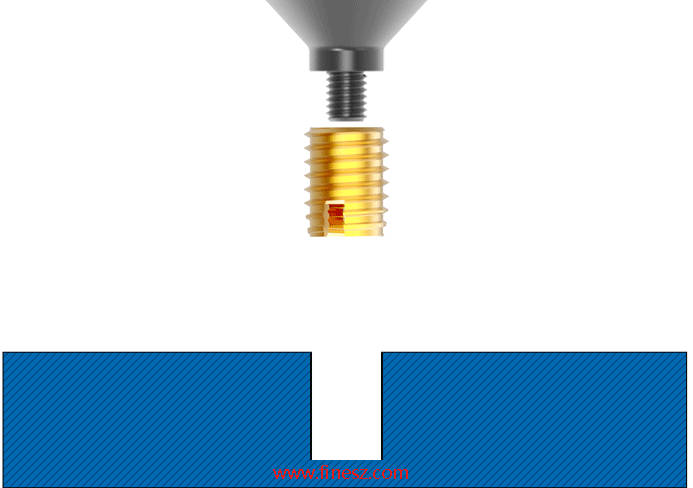

采用电动螺丝批直接拧入预置的塑料孔：

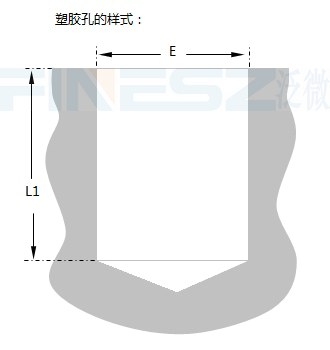

塑胶孔样式：
大图展示：
延伸产品：

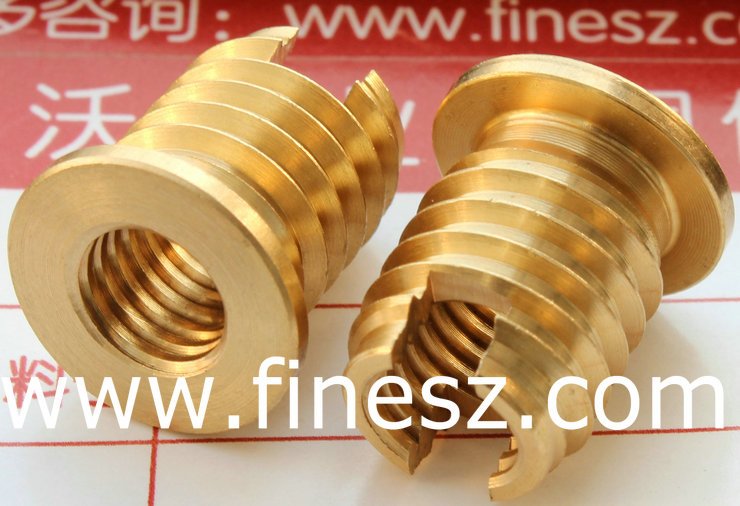

左图的这种螺母是通过旋入（拧入）的方式，拧进塑胶的。外牙为特殊的加宽牙距，牙尖角一般为15~30度（标准螺纹为60度），以利于拧入
较硬的易于破裂的塑料件，如加玻纤塑料。开槽端口螺纹带有渐进的倒角，安装时开槽端是朝下的(即:由这一端进入塑胶孔)
本页的最下面附放大图
不开槽的内外牙螺母
与上面的自攻嵌入螺母不同，左图的螺母其内外螺纹都是标准的机械螺纹，而自攻嵌入螺母其外螺纹是专用自攻螺纹（这种螺纹车削而成）。
这种内外螺纹螺母其外螺纹是滚牙成型的，没有上面的自攻螺纹那么锋利，相对自攻嵌入螺母而言更容易加工一些。
不开槽的内外螺纹铜螺母（与上图不同，这款外螺纹属于自攻型的螺纹）
内螺纹规格M8
外螺纹规格：尖角15度，牙度0.8MM,牙底宽2MM,牙高1MM，是一型典型的自攻嵌入式铜螺母
材质：C3604黄铜
开槽的自攻螺套
铜材质，表面镀镍处理
这款螺套接近于一款标准件了，即自攻螺套。
嵌入硬制塑胶或软金属的螺套分为弹簧式螺纹护套以及自攻式的螺套，该产品与后都接近，但我公司做铜的较为有优势，标准件行业多为不锈钢或碳钢。

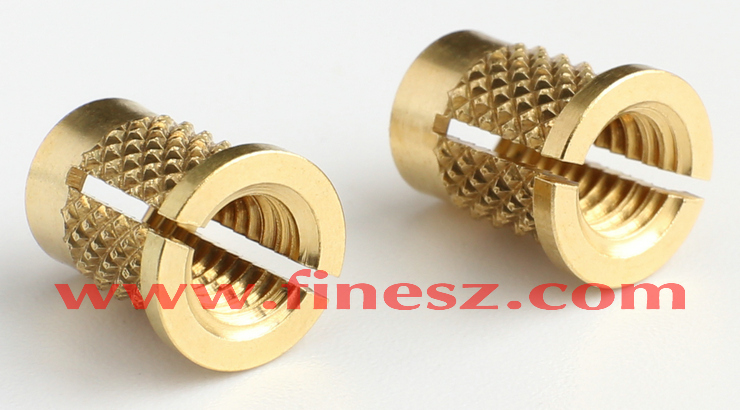

其它型式的非自攻嵌入的开槽铜螺母
在模具注塑的铜母的基础上开槽的铜嵌件。
示例1
大图赏析
开槽铜螺母的安装方式
