标准
DIN7504N-1982 |
名称

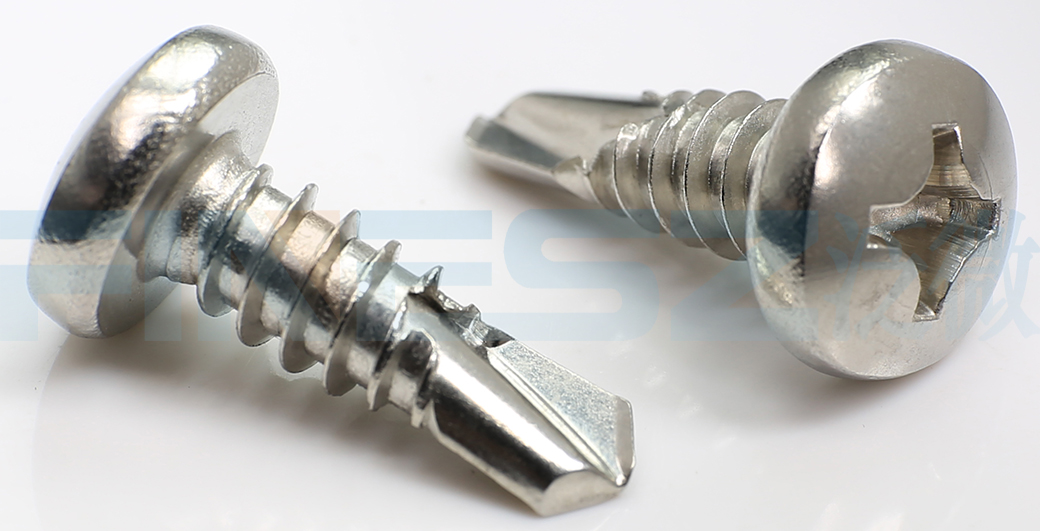

十字槽盘头自攻自钻螺钉 |
英文名
Cross Pan Head Self-Drilling Screws |
材料
不锈钢 |
表面
本色，电镀... | 适用
建筑 电器 机械制造... |
性能等级
A2-70... |
||
十字槽盘头自攻自钻螺钉便于拧紧和松开操作，无需预制螺纹孔即可直接拧入材料，盘头受力均匀，不易损坏板材，广泛应用于多种领域。
自攻螺钉适用于金属、木材、塑料等多种材料的固定和连接，具有较强的适用性。自装简便，无需额外的安装工具，只需使用螺丝刀或电动螺丝刀即可完成固定。
十字槽采用标准：GB/T944.1
自攻螺纹用标准：GB5280

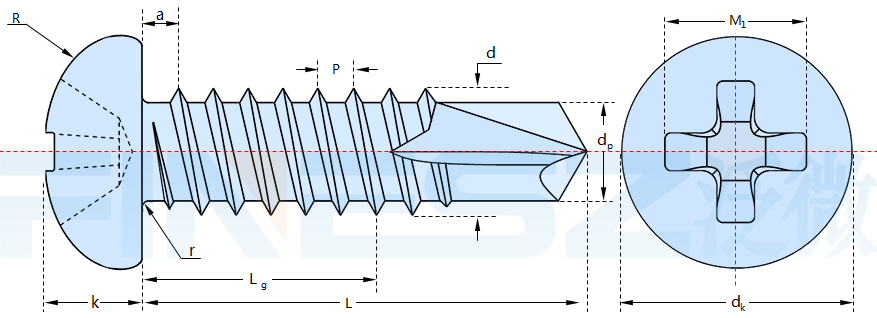

尺寸表（单位：MM)
| 螺纹规格d | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| P | 螺距 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| a | 最大值 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| dk | 最大值 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| 最小值 | 6.54 | 7.14 | 7.84 | 9.14 | 10.37 | 12.07 | |
| k | 最大值 | 2.6 | 2.8 | 3.05 | 3.55 | 3.95 | 4.55 |
| 最小值 | 2.35 | 2.55 | 2.75 | 3.25 | 3.65 | 4.25 | |
| r | 最大值 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| R | ≈ | 5.4 | 5.8 | 6.2 | 7.2 | 8.2 | 9.5 |
| 槽号 | 2 | 2 | 2 | 2 | 3 | 3 | |
| M1 | ≈ | 4.2 | 4.4 | 4.6 | 5 | 6.5 | 7.1 |
| M2 | ≈ | 3.9 | 4.1 | 4.3 | 4.7 | 6.2 | 6.7 |
| dp | 最大值 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| 钻削范围（板厚） | 0.7~2.25 | 0.7~2.4 | 1.75~3 | 1.75~4.4 | 1.75~5.25 | 2~6 | |
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
