标准
GB799-2020 |
名称
预埋地脚螺栓 |
英文名
anchor bolt |
|
表面
本色 电镀 | 应用领域 建筑、机械工程等... | 性能等级
3.6 4.6 5.6 8.8... |
|

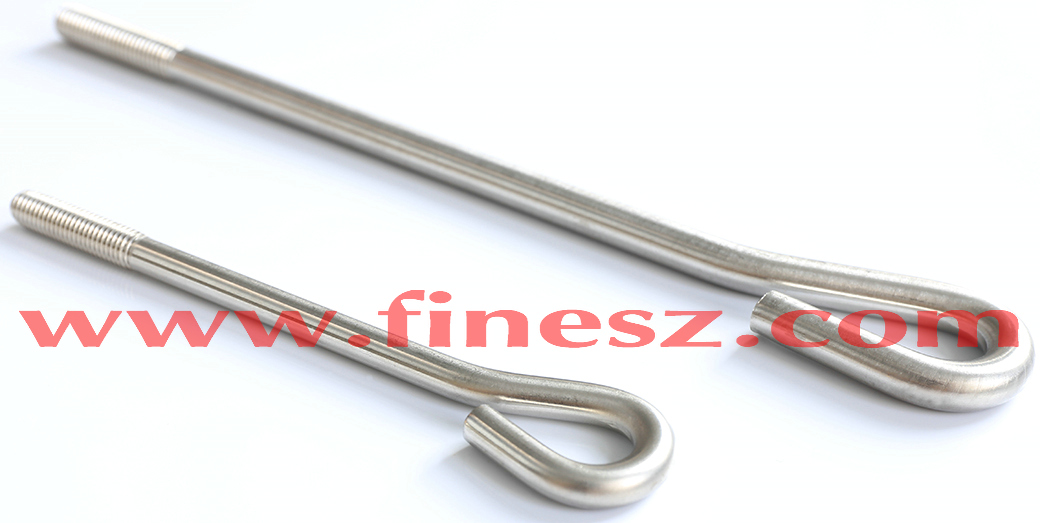

GB799地脚螺栓，也叫预埋地脚螺栓，它是一种可以固定大型设备，增强建筑稳定性的特殊螺栓，在房屋建筑中，它可以连接结构柱和底板，增强建筑的稳定性。在工业生产中，由于大型机器会产生较强的震动和冲击力，地脚螺栓可以固定住机器，可以阻止因震动而产生的位移，既可以减少震动对设备的影响，也可以延长机器的使用寿命。
图纸：
| 螺纹尺寸d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 |
| b | 偏差值 (+2P,0) |
31 | 36 | 40 | 50 | 58 | 68 | 80 | 94 | 106 | 120 | 140 | 160 | 180 |
| L1 | 46 | 65 | 82 | 93 | 127 | 139 | 192 | 244 | 261 | 302 | 343 | 385 | 430 | |
| D | 10 | 15 | 20 | 20 | 30 | 30 | 45 | 60 | 60 | 70 | 80 | 90 | 100 | |
| x | 最大值 | 3.2 | 3.8 | 4.3 | 5 | 6.3 | 7.5 | 9 | 10 | 11 | 12.5 | 14 | 15 | 15 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T16938-2008 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T193-2003、GB/T9145-2003 | |||
| 机械性能 | 等级 | d<3 mm： 按协议； 3 mm≤d≤39 mm：5.6、8.8、10.9； 3 mm≤d≤16 mm： 9.8； d＞39 mm：按协议 |
d≤24 mm:A2-70、A4-70； 24 mm＜d≤39 mm:A2-50、A4-50； d>39 mm:按协议 |
CU2、CU3、AL4 |
| 标准 | 3 mm≤d≤39 mm：GB/T 3098.1； d<3 mm 和d>39 mm： 按协议 |
d≤39 mm： GB/T 3098.6； d＞39 mm：按协议 |
GB/T 3098.10 | |
| 公差 | 产品等级 | d≤24 mm 和 L≤10 d 或 L≤150 mm（按较小值）： A； d>24 mm 或 L>10 d 或 L>150 mm（按较小值）：B |
||
| 标准 | GB/T 3103.1-2002 | |||
| 表面缺陷 | GB/T 5779.1-2000 | - | - | |
| 表面处理 | - | 不经处理; 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 热浸镀锌层技术要求按GB/T 5267.3 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5779.1-2000 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
