标准
DIN986-2013 |
名称
防松盖形六角螺母 |
英文名
Domed Nyloc Nylon Insert Nut |
材质
不锈钢，碳钢 + 尼龙 |
表面
本色，钝化，电镀... | 应用领域
防松 |

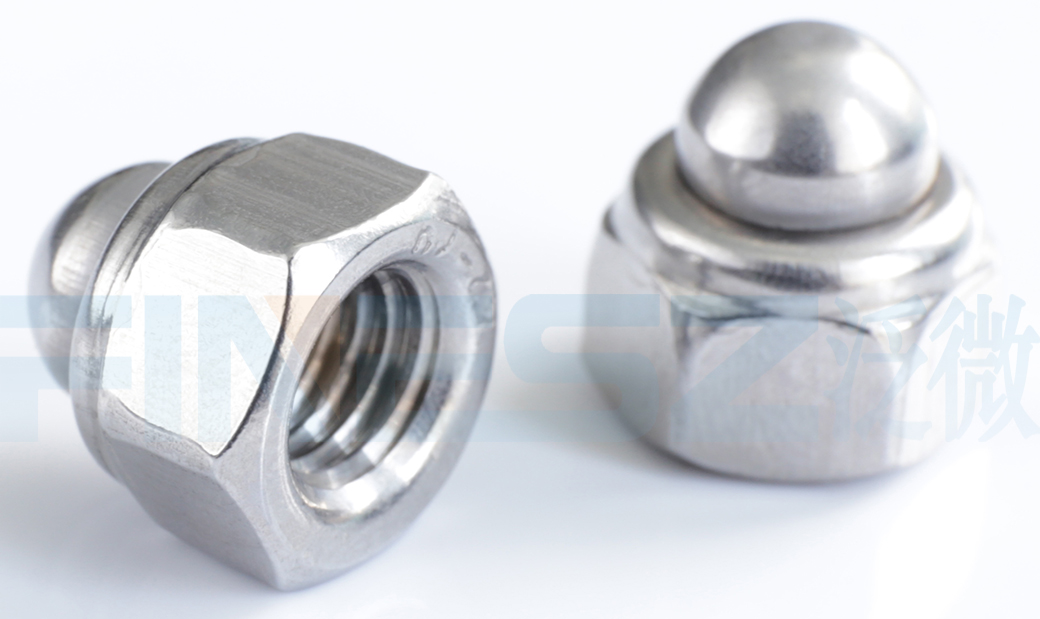

DIN986是非金属嵌件六角盖形螺母，其顶部为圆顶形，可保护螺栓螺纹端部，内部嵌有尼龙防松件，依靠尼龙嵌件的弹性变形和摩擦力实现防松，常用于对防松有一定要求且
需要保护螺纹端部的机械设备、汽车零部件等场合，与普通六角螺母相比，它无需额外防松装置。

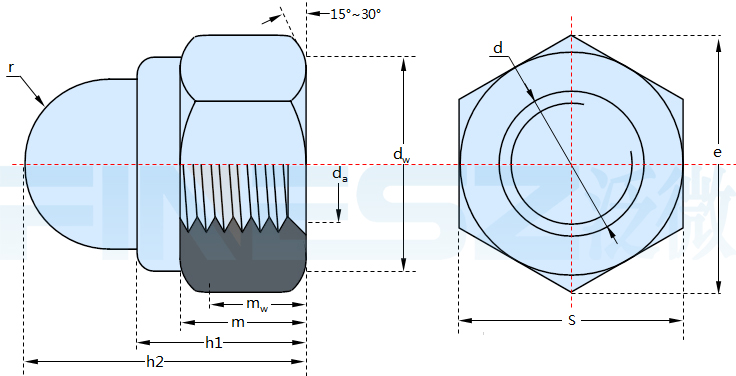

图纸：
尺寸表（单位：MM)
| 螺纹尺寸d | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| da | 最小值 | |
| 最大值 | ||
| dw | 最小值 | |
| e | 最小值 | |
| h1 | 公称 | |
| 最大值 | ||
| 最小值 | ||
| h2 | 公称 | |
| 最大值 | ||
| 最小值 | ||
| m | 最小值 | |
| mw | 最小值 | |
| r | 公称 | |
| 最大值 | ||
| 最小值 | ||
| s | 最大值=公称 | |
| 最小值 | ||
| 千件重(钢制)≈kg | ||
| M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 |
| / | / | / | / | 1.25 | 1.25 | / | / | 1.5 |
| 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 |
| 5.9 | 6.9 | 8.9 | 11.6 | 14.6 | 16.6 | 19.6 | 22.5 | 27.7 |
| 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 32.95 |
| 5.6 | 6 | 7.5 | 8.9 | 10.5 | 13.5 | 15.5 | 16.5 | 21 |
| 5.85 | 6.25 | 7.85 | 9.25 | 10.9 | 13.9 | 15.9 | 16.9 | 21.5 |
| 5.35 | 5.75 | 7.15 | 8.55 | 10.1 | 13.1 | 15.1 | 16.1 | 20.5 |
| 9.6 | 10.5 | 12 | 14 | 18.1 | 22.5 | 26.4 | 27.5 | 35 |
| 9.9 | 10.85 | 12.35 | 14.35 | 18.5 | 22.9 | 26.8 | 27.9 | 35.5 |
| 9.3 | 10.15 | 11.65 | 13.65 | 17.7 | 22.1 | 26 | 27.1 | 34.5 |
| 2.9 | 4.4 | 4.9 | 6.44 | 8.04 | 10.37 | 12.1 | 14.1 | 16.9 |
| 2.32 | 3.52 | 3.92 | 5.15 | 6.43 | 8.3 | 9.68 | 11.28 | 13.52 |
| 2.5 | 3 | 3.5 | 4.6 | 5.8 | 6.8 | 7.8 | 8.8 | 10.8 |
| 2.7 | 3.5 | 4 | 5.1 | 6.3 | 7.8 | 8.8 | 9.8 | 11.8 |
| 2.3 | 2.5 | 3 | 4.1 | 5.3 | 5.8 | 6.8 | 7.8 | 9.8 |
| 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 |
| 1.4 | 1.55 | 3.3 | 5.3 | 10.1 | 18.3 | 26.1 | 37.1 | 111 |
| 材料 | 钢 | |
| 一般要求 | 按DIN 267-1和DIN 267-15部分规定 | |
| 螺纹 | 公差 | 6H① |
| 标准 | DIN 13-12和DIN 13-15部分 | |
| 机械性能 | 等级 | ≤ M39：5，6②，8，10； ＞M39：按协议 |
| 标准 | DIN 267-4部分 | |
| 材料（嵌件） | 非金属，如：尼龙 | |
| 性能（预置扭矩） | 按DIN 267-15部分规定 | |
| 公差 | 产品等级 | ≤ M16：A（原等级m） ＞M16：B（原等级mg） |
| 标准 | ISO 4759-1部分 | |
| 表面处理 | 不经处理 电镀按DIN 267-9部分 |
|
| 表面粗糙度 | DIN 267-2部分 | |
| 表面缺陷 | DIN 267 第20部分 | |
| 验收检查 | DIN 267-5部分 | |
| 说明 | ① 参见DIN 267-15部分 ② 只适用于细牙螺纹螺帽 |
|
