标准
DIN9021.pdf |
名称
大平垫圈 |
英文名
Plain Washer Large series |
近似标准
GB/T96.1.pdf,ISO7093-1.pdf |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... |
性能等级
|
应用领域
螺栓连接，螺母连接 |
|

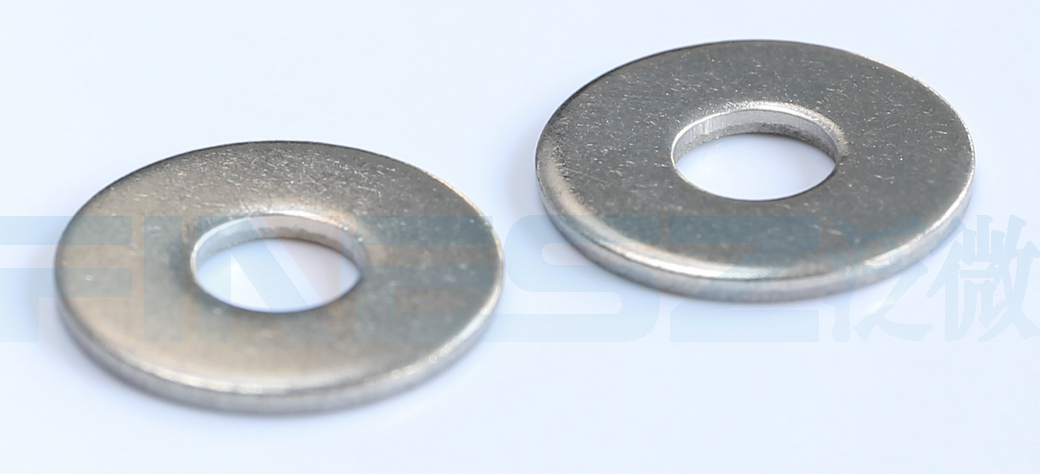

相比于标准尺寸的平垫圈（如DIN125、GB97.1等），DIN9021平垫圈的显著特点是其外径较大。这种设计可以提供更大的支撑面积，有助于分散紧固件的压力，减少对被固定材料的损伤
由于其大外径的特性，DIN9021平垫圈在需要较大承载面的场合得到广泛应用，比如在金属结构、机械设备、汽车、建筑等领域。
与其它平垫圈一样，DIN9021平垫圈的安装也非常简单，只需将其放置在螺栓和被固定部件之间即可。
德标原文档下载：DIN9021.pdf

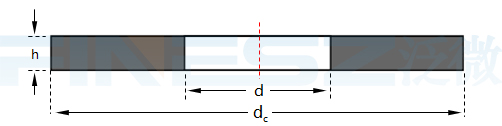

图纸：
尺寸表（单位：MM)
| 公称直径 | |
| 用于螺纹直径 | |
| d | 最小值=公称 |
| 最大值 | |
| dc | 最大值=公称 |
| 最小值 | |
| h | 公称 |
| 最大值 | |
| 最小值 | |
| 千件重(钢制)≈kg | |
| 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 20 | 22 | 26 | 33 | 39 |
| 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 |
| 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 20 | 22 | 26 | 33 | 39 |
| 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 20.52 | 22.52 | 26.84 | 34 | 40 |
| 8 | 9 | 11 | 12 | 15 | 18 | 22 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 72 | 92 | 110 |
| 7.64 | 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 21.48 | 23.48 | 29.48 | 36.38 | 43.38 | 49.38 | 54.1 | 58.1 | 70.1 | 89.8 | 107.8 |
| 0.8 | 0.8 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 8 |
| 0.9 | 0.9 | 0.9 | 1.1 | 1.4 | 1.8 | 2.2 | 2.2 | 2.7 | 3.3 | 3.3 | 3.3 | 4.6 | 4.6 | 6 | 7 | 9.2 |
| 0.7 | 0.7 | 0.7 | 0.9 | 1 | 1.4 | 1.8 | 1.8 | 2.3 | 2.7 | 2.7 | 2.7 | 3.4 | 3.4 | 4 | 5 | 6.8 |
| 0.28 | 0.349 | 0.529 | 0.774 | 1.46 | 2.79 | 5.29 | 6.23 | 12.2 | 22.2 | 31.6 | 40.9 | 67.4 | 76.8 | 139 | 273 | 522 |
| 材料 | 钢 | 不锈钢 | |
| 硬度 | A：140 HV C：100 HV |
140 HV | |
| 硬度范围 | A：140 ~ 250 HV10 C：100 ~ 250 HV10 |
140 ~ 250 HV10 | |
| 机械性能 | 材料(钢组) | / | A2,A4，F1，C1,C4 |
| 标准 | / | DIN 267 part 11 | |
| 公差 | 产品等级 | A：≤ 17 C：＞17 |
|
| 标准 | DIN 522 | ||
| 表面处理 | blank 电镀DIN 267 part 9 其他表面处理应由供需双方协议 |
||
| 表面粗糙度 | DIN 522 | ||
| 验收及包装 | DIN 522 | ||
