标准
DIN7976-1990 |
名称
外六角自攻钉 |
英文名
Hexagon head self - tapping screw |
材料
不锈钢 碳钢 |
表面
本色，电镀... | 适用
建筑、金属薄板连接... |
性能等级
8.8 A2-70... |
||

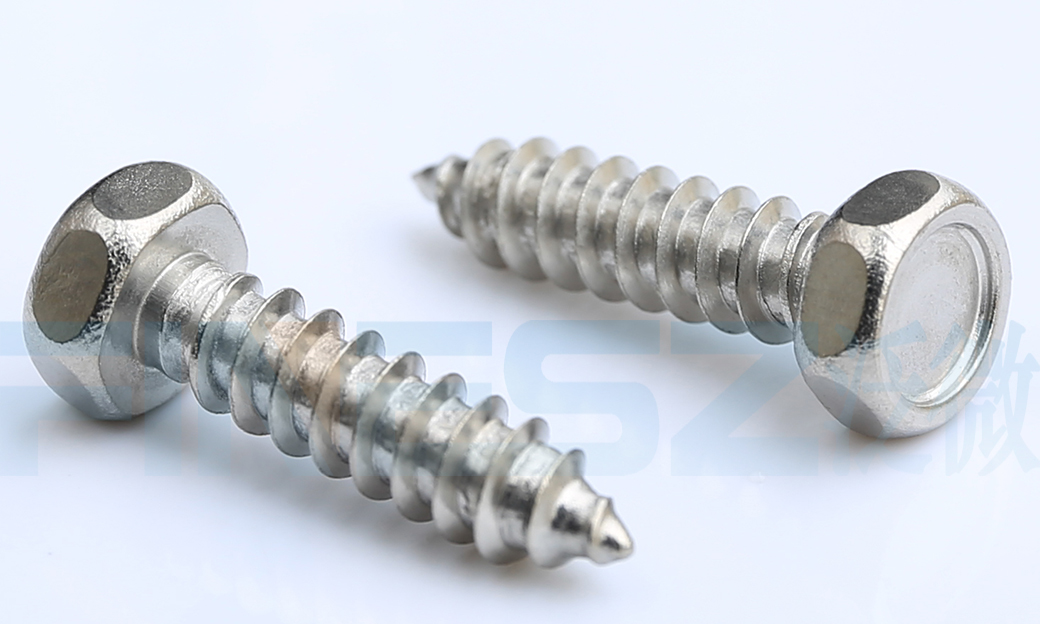

六角头自攻钉便于拧紧和松开操作，能够提供较大的扭矩传递，确保螺钉在紧固过程中能够达到所需的预紧力，无需预制螺纹孔即可直接拧入材料，广泛应用于多种领域。
自攻螺钉适用于金属、木材、塑料等多种材料的固定和连接，具有较强的适用性。自装简便，无需额外的安装工具，只需使用螺丝刀或电动螺丝刀即可完成固定。
十字槽采用标准：GB/T944.1
自攻螺纹用标准：GB5280

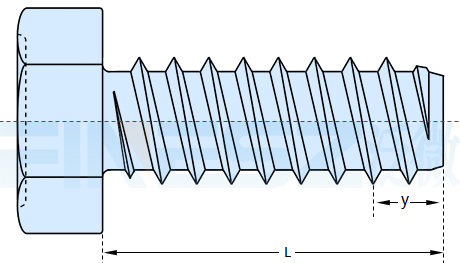

如果型号为F型，参考F（平尾）样式:DIN7976 F 形样式
尺寸表（单位：MM)
| 螺纹规格 | ST2.2 | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | (ST5.5) | ST6.3 | (ST8) | |||
| P | 螺距 | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | ||
| a | 最大值 | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | ||
| e | 最小值 | 3.38 | 5.4 | 5.96 | 7.59 | 7.59 | 8.71 | 8.71 | 10.95 | 14.26 | ||
| r | 最大值 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.1 | ||
| k | 公称 | 1.3 | 1.5 | 2.3 | 2.3 | 2.8 | 3 | 4 | 4.8 | 5.8 | ||
| 最小值 | 1.18 | 1.38 | 2.18 | 2.18 | 2.68 | 2.88 | 3.85 | 4.65 | 5.65 | |||
| 最大值 | 1.42 | 1.62 | 2.42 | 2.42 | 2.92 | 3.12 | 4.15 | 4.95 | 5.95 | |||
| s | 最大值=公称 | 3.2 | 5 | 5.5 | 7 | 7 | 8 | 8 | 10 | 13 | ||
| 最小值 | 3.02 | 4.82 | 5.32 | 6.78 | 6.78 | 7.78 | 7.78 | 9.78 | 12.73 | |||
| y | 最大值 | C型 | 2 | 2.6 | 3.2 | 3.5 | 3.7 | 4.3 | 5 | 6 | 7.5 | |
| F型 | 1.6 | 2.1 | 2.5 | 2.7 | 2.8 | 3.2 | 3.6 | 3.6 | 4.2 | |||
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
