标准
GB898 |
名称
双头螺柱 |
英文名 Double end studs--bm=1.25d |
材料 不锈钢 |
表面 本色 |

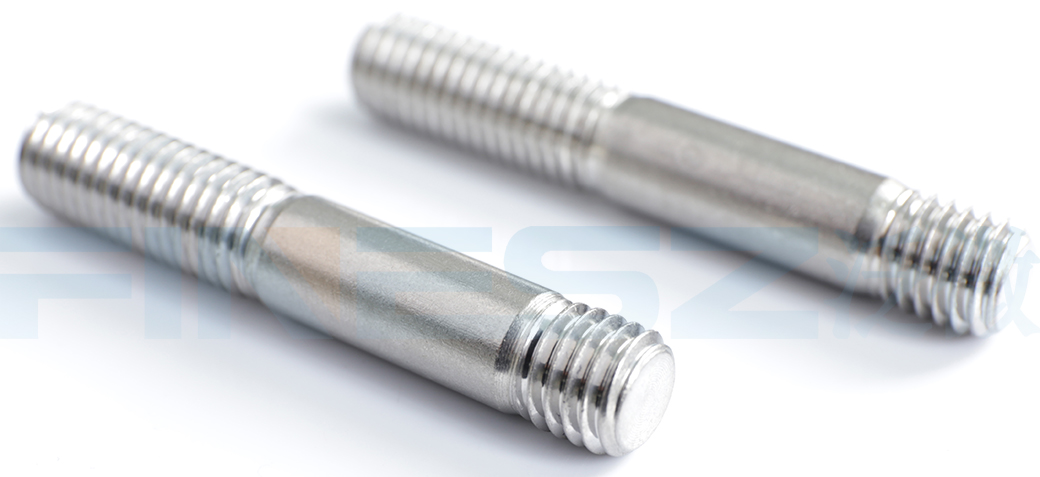

GB898双头螺柱，适配钢与铸铁材质的连接场景，广泛应用于机械制造、建筑工程、汽车工业等领域，具备互换性好、连接强度高、抗振防松、安装维护便捷等优势， 和GB897相比，前者适用于铸铁与钢/铸铁连接，后者适用于钢-钢连接。

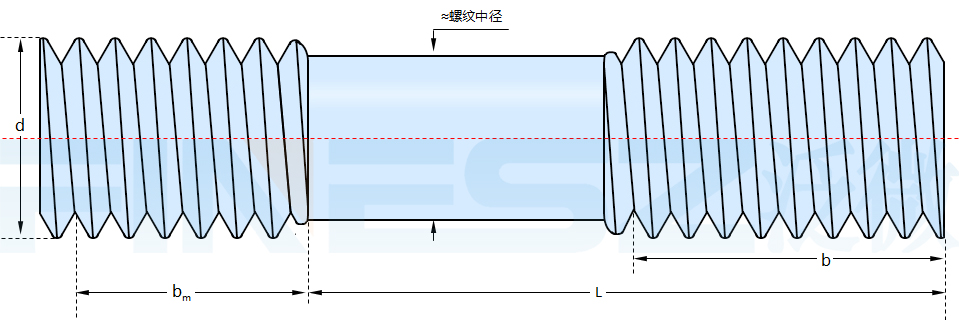

尺寸表（单位：mm）：
| 螺纹尺寸d | |
| P | 螺距 |
| bm | 公称 |
| 最小值 | |
| 最大值 | |
| ds | 最大值 |
| 最小值 | |
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | M48 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 5 |
| 6 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 41 | 45 | 49 | 52 | 60 |
| 5.4 | 7.25 | 9.25 | 11.1 | 14.1 | 17.1 | 18.95 | 20.95 | 23.95 | 26.95 | 28.95 | 33.75 | 36.75 | 39.75 | 43.75 | 47.75 | 50.5 | 58.5 |
| 6.6 | 8.75 | 10.75 | 12.9 | 15.9 | 18.9 | 21.05 | 23.05 | 26.05 | 29.05 | 31.05 | 36.25 | 39.25 | 42.25 | 46.25 | 50.25 | 53.5 | 61.5 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | 41.38 | 47.38 |
