标准
DIN929-2013 |
名称
六角焊接螺母 |
英文名
Hexagon Weld Nuts |
表面
本色 | 性能等级
A2-70 A4-80 4.8 8.8 |
特点
焊接用 |

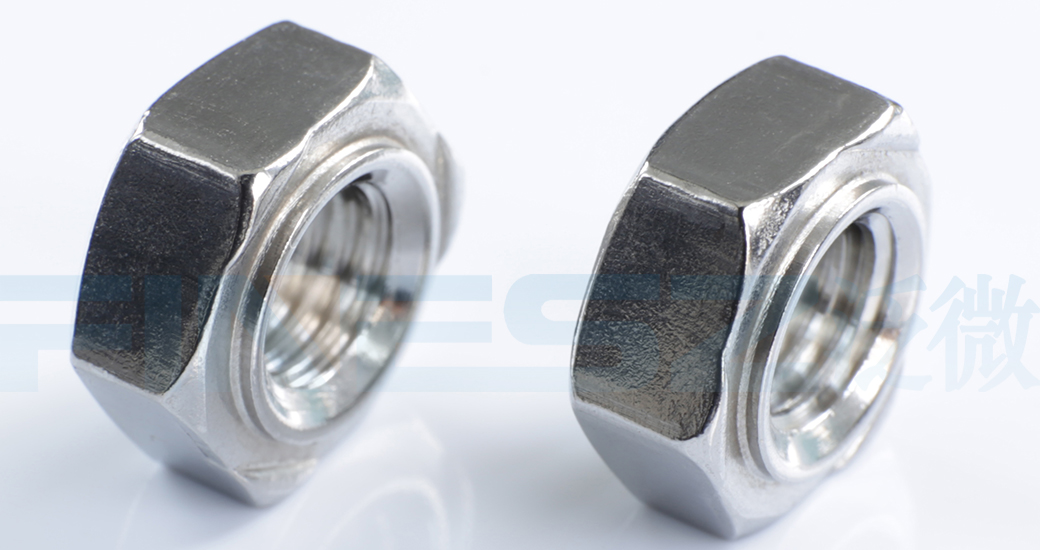

DIN929六角焊接螺母，六角外形一侧设计有3个焊点与定位凸台，能通过精准定位与被连接件形成高强度冶金结合，适配汽车、船舶、钣金机柜等需焊接固定的领域；且常采用
不锈钢/碳钢材质，兼具高抗拉压强度与耐腐蚀性，在恶劣环境下性能稳定。

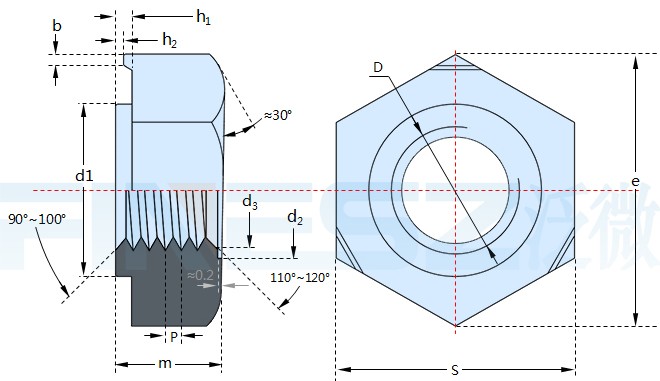

图纸：
尺寸表（单位：MM)
| 螺纹规格D | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| b | 公称 | |
| 最大值 | ||
| 最小值 | ||
| d1 | 公称(d11) | |
| 最大值 | ||
| 最小值 | ||
| d2 | 最小值=公称(H13) | |
| 最大值 | ||
| d3 | 最大值 | |
| e | 最小值 | |
| h1 | 最大值 | |
| 最小值 | ||
| h2 | 最大值 | |
| 最小值 | ||
| m | 最大值=公称(h14) | |
| 最小值 | ||
| s | 最大值=公称(h13) | |
| 最小值 | ||
| 千件重(钢制)≈kg | ||
| 保证载荷(N) | 粗牙 | |
| 细牙1 | ||
| 细牙2 | ||
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
| 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| / | / | / | / | 1 | 1.25 | 1.25 | 1.5 | 1.5 |
| / | / | / | / | / | 1 | 1.5 | / | / |
| 0.8 | 0.8 | 0.8 | 0.9 | 1 | 1.25 | 1.25 | 1.5 | 1.5 |
| 1 | 1 | 1 | 1.12 | 1.25 | 1.55 | 1.55 | 1.9 | 1.9 |
| 0.6 | 0.6 | 0.6 | 0.68 | 0.75 | 0.95 | 0.95 | 1.1 | 1.1 |
| 4.5 | 6 | 7 | 8 | 10.5 | 12.5 | 14.8 | 16.8 | 18.8 |
| 4.47 | 5.97 | 6.96 | 7.96 | 10.45 | 12.45 | 14.75 | 16.75 | 18.735 |
| 4.395 | 5.895 | 6.87 | 7.87 | 10.34 | 12.34 | 14.64 | 16.64 | 18.605 |
| 4.5 | 6 | 7 | 8 | 10.5 | 12.5 | 14.8 | 16.8 | 18.8 |
| 4.68 | 6.18 | 7.22 | 8.22 | 10.77 | 12.77 | 15.07 | 17.07 | 19.13 |
| 3.15 | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 12.6 | 14.7 | 16.8 |
| 8.15 | 9.83 | 10.95 | 12.02 | 15.38 | 18.74 | 20.91 | 24.27 | 26.51 |
| 0.55 | 0.65 | 0.7 | 0.75 | 0.9 | 1.15 | 1.4 | 1.8 | 1.8 |
| 0.45 | 0.55 | 0.6 | 0.6 | 0.75 | 0.95 | 1.2 | 1.6 | 1.6 |
| 0.25 | 0.35 | 0.4 | 0.4 | 0.5 | 0.65 | 0.8 | 1 | 1 |
| 0.15 | 0.25 | 0.3 | 0.3 | 0.35 | 0.5 | 0.6 | 0.8 | 0.8 |
| 3 | 3.5 | 4 | 5 | 6.5 | 8 | 10 | 11 | 13 |
| 2.75 | 3.2 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 12.57 |
| 7.5 | 9 | 10 | 11 | 14 | 17 | 19 | 22 | 24 |
| 7.28 | 8.78 | 9.78 | 10.73 | 13.73 | 16.73 | 18.67 | 21.67 | 23.67 |
| 0.78 | 1.13 | 1.73 | 2.5 | 5.27 | 9.58 | 13.7 | 21.3 | 28.5 |
| 3800 | 6800 | 11000 | 15500 | 28300 | 44800 | 65300 | 89700 | 123000 |
| / | / | / | / | 30200 | 47800 | 72100 | 97500 | 132000 |
| / | / | / | / | / | 50200 | 68200 | / | / |
①,材料：
碳含量不超过0.25%的钢 ,其他类型钢材经协议
| 材料 | 钢（St）：C ≤ 0.25% | |
| 通用要求 | 其他材料按协议 | |
| 螺纹 | 公差 | DIN ISO 8992 |
| 标准 | 6G | |
| 机械性能 | DIN 13-1，DIN 13-5，DIN 13-6，DIN ISO 965-1 | |
| 公差 | 产品等级 | DIN EN ISO 898-2 |
| 标准 | A | |
| 表面处理 | DIN EN ISO 4759-1 DIN 267-2 blank 电镀 DIN EN ISO 4042 In the case of bare weld nuts, corrosion can already occur during storage or transport. The manufacturer must take suitable measures to protect against corrosion during transport without impairing the weldability. |
|
| 验收及包装 | DIN EN ISO 3269 | |

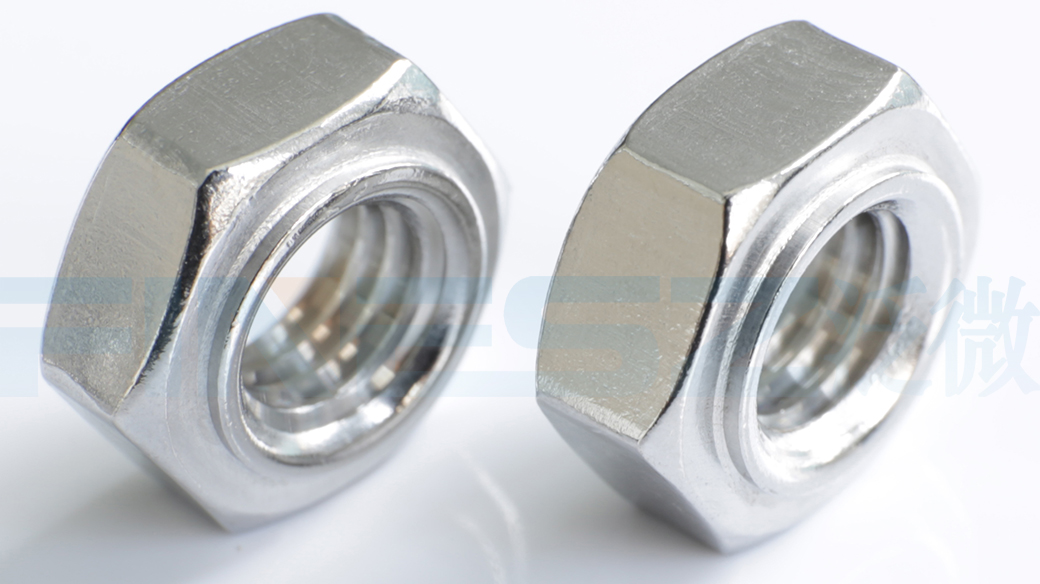

无焊点：
