标准
GB2673-2007.pdf |
名称
内六角梅花形沉螺钉 |
英文名
Hexalobular socket flat head screws |
相近标准
GB2673.1，GB2673.2 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 4.8 |
特点
防滑扣\较大扭矩\应用于精密设备 |
|

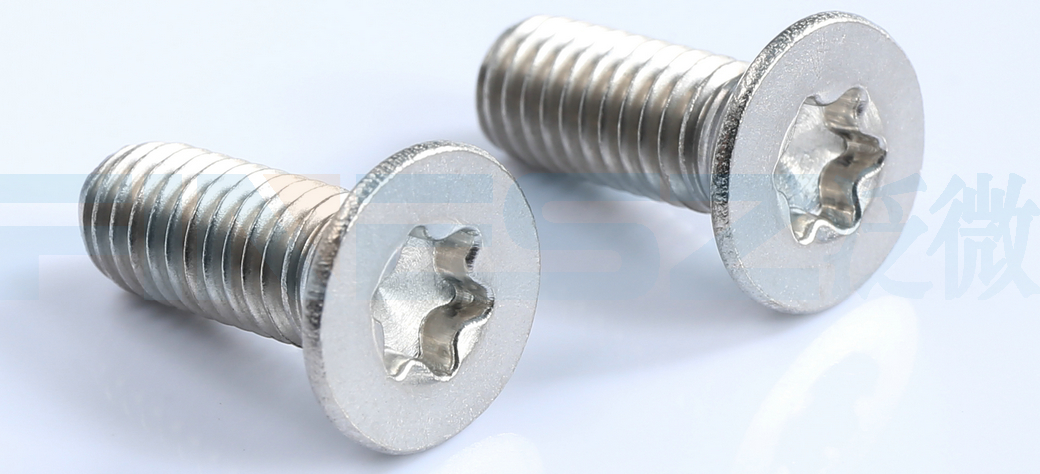

GB2673内六角花形沉头螺钉，又称内梅花沉头螺钉。GB2673螺钉的头部为锥形，可以使螺钉头部在安装后与被固定物体表面齐平或低于表面，提供了一个平滑的外观，减少了对通过物体的干扰。内梅花凹槽使用专门的梅花扳手进行拧紧和松开，这种设计可以提供更好的扭矩传递，减少滑动的可能。GB2673螺钉通常用于精密设备，如电子设备、机械设备和模具等，因为它们可以提供稳固的紧固效果，并且在外观上更为整洁。
GB2673螺钉的特点：
1，良好的机械性能：由于内梅花凹槽的设计，沉头内梅花螺钉可以承受较高的扭矩，从而提供良好的机械性能和紧固效果。
2，防滑脱：内六角形状的凹槽能够有效防止扳手滑脱，减少安装过程中对螺钉和工件的损伤。
3，易于安装和拆卸：使用专用的六角扳手，可以方便地进行螺钉的安装和拆卸，即使在空间狭窄的环境中也能操作。
GB2673螺钉的国标原文档下载：
梅花型内六角采用标准：ISO10664-pdf
如果螺纹为半牙，参考:GB2673半牙样式

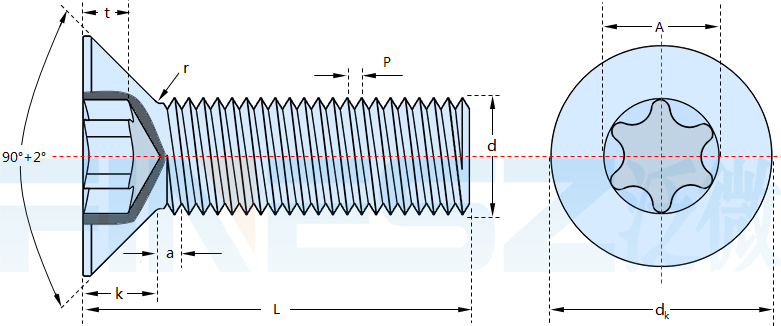

尺寸表(M5以规格参考GB/T2673.1-2018标准 M6以上规格参考GB/T2673-2007标准)（单位：MM)
| 螺纹规格 d | |
| P | 螺距 |
| a | 最大值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 最大值 |
| r | 最大值 |
| x | 最大值 |
| 槽号 | |
| A | 参考值 |
| t | 最大值 |
| 最小值 | |
| M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
| 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4 | 5 |
| 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 | 22 | 25.5 | 29 | 36 |
| 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.9 | 15.4 | 17.8 | 21.5 | 25 | 28.5 | 35.4 |
| 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 | 6 | 7 | 8 | 10 |
| - | - | - | - | - | - | 1.5 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 |
| 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | 4.3 | 5 | 5 | 6.3 |
| 6 | 8 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 55 | 55 | 60 | 80 |
| 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 6.75 | 8.95 | 11.4 | 11.4 | 13.45 | 17.75 |
| 0.64 | 0.79 | 0.83 | 1.32 | 1.53 | 1.51 | 1.8 | 2.5 | 2.7 | 3.5 | 3.7 | 4.1 | 6 |
| 0.51 | 0.66 | 0.7 | 1.16 | 1.14 | 1.12 | 1.4 | 2.1 | 2.3 | 3.02 | 3.22 | 3.62 | 5.42 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | ISO8992 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | 4.8 | A2-70 A3-70 | U2、CU3 |
| 标准 | B/T 3098.1 | GB/T 3098.6 | B/T 3098.10 | |
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 内六角花型 | ISO10664 | |||
| 表面缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
