标准
DIN967-2018 |
名称
十字槽盘头凸缘螺钉 |
英文名
Cross recessed pan head screws |
相近标准 DIN967-2002
|
材料
不锈钢 钢 |
表面
本色，钝化，电镀... |
性能等级
A2-50 A2-70 4.8 |
特点 凸缘面、防变形
|
|

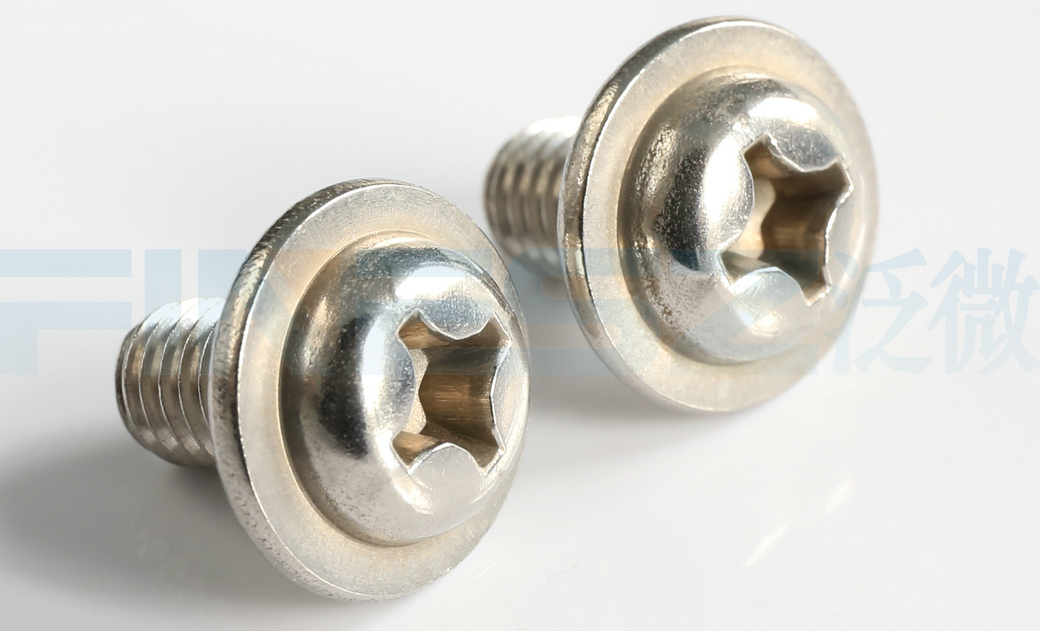

DIN967盘头凸缘面螺钉有类似法兰面的凸缘，应用于较软的场景，如PCB板、塑料件、较软的金属等，螺钉锁紧后，较大的凸缘减少了工件单位面积的压强，起到防止工件安装后发生塑性变形的作用。
标准原文档下载：DIN967-2018.pdf;DIN967-2002.pdf

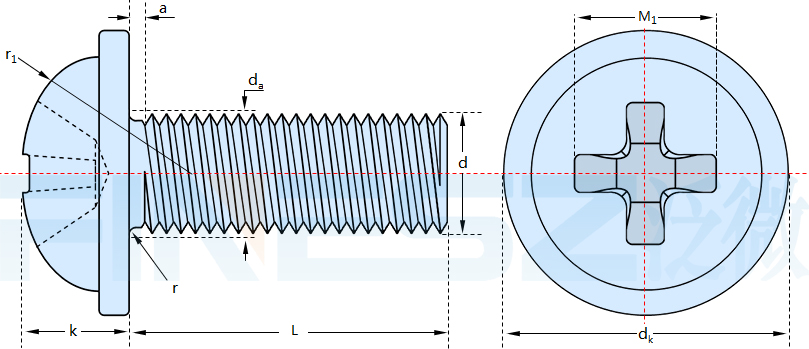

尺寸表（单位：MM)
| 螺纹规格 d | ||
| P | 螺距 | |
| a | 最大值 | |
| da | 最大值 | |
| dk | 最大值=公称 | |
| 最小值 | ||
| k | 最大值=公称 | |
| 最小值 | ||
| c | 最大值 | |
| 最小值 | ||
| r | 最小值 | |
| r1 | ≈ | |
| x | 最大值 | |
| 槽号 | ||
| M1 | H型 | 参考值 |
| 深度 | H型 | 最小值 |
| 深度 | 最大值 | |

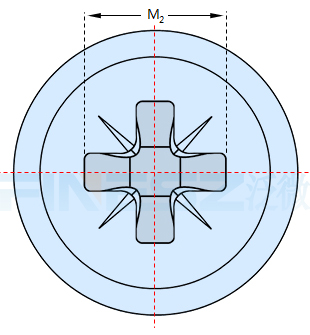

| M2 | Z型 | 参考值 |
| 深度 | Z型 | 最小值 |
| 深度 | 最大值 | |
| M3 | (M3.5) | M4 | M5 | M6 | M8 |
| 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 |
| 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 |
| 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 |
| 7.5 | 9 | 10 | 11.5 | 14.5 | 19 |
| 6.92 | 8.42 | 9.42 | 10.8 | 13.8 | 18.16 |
| 2.35 | 2.6 | 3.05 | 3.55 | 4.55 | 5.9 |
| 2.1 | 2.35 | 2.75 | 3.25 | 4.25 | 5.6 |
| 0.8 | 0.9 | 1.1 | 1.35 | 1.8 | 2.2 |
| 0.6 | 0.7 | 0.9 | 1.05 | 1.4 | 1.8 |
| 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 |
| 3.8 | 4.6 | 5.8 | 6.6 | 8.2 | 11 |
| 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 |
| 1 | 2 | 2 | 2 | 3 | 4 |
| 3 | 4.2 | 4.6 | 5 | 7.1 | 9 |
| 1.35 | 1.4 | 1.8 | 2.26 | 3 | 4.18 |
| 1.8 | 2.03 | 2.46 | 2.87 | 3.66 | 4.68 |
| 2.9 | 3.9 | 4.3 | 4.7 | 6.7 | 8.8 |
| 1.58 | 1.47 | 1.88 | 2.28 | 3.02 | 4.06 |
| 1.83 | 1.93 | 2.34 | 2.74 | 3.48 | 4.52 |
