六角支柱，又叫六角隔离柱、六角间隔柱、六角支撑柱、六角立柱等，起支撑和连接作用，广泛应用于电脑接插件各类线路板组装以及电子领域。

从型式我们将其分为两大类：

1，一类为阴阳型，即一端为外螺纹另一端为内螺纹，我们称之为SB

2，一类为双通型，即两端都为内螺纹或内螺纹贯通，我们称之为SN

使用材质上包含4种常用材料：分别是B(Brass-黄铜),S(Stainless steel-不锈钢),C(Carbon steel-碳钢),A(Aluminum-铝）

结合以上2种型式与4种材质，我们将六角支柱分为8种类型，分别是SBB,SBS,SBC,SBA,以及SNB,SNS,SNC,SNA，详见下面的标准。

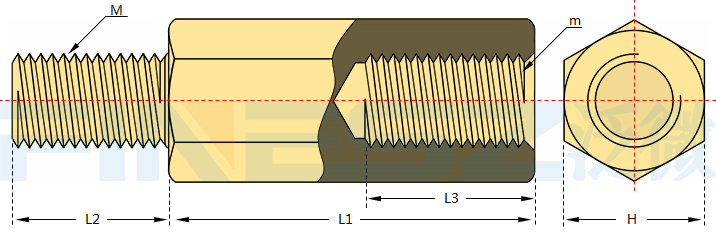

示例： 图纸：
公制规格表(单位:毫米mm）：

类型				规格	M 外螺纹①	m 内螺纹	H	L1 ±0.1	L2	L3
黄铜	不锈钢	快削钢	铝				±0.1		±0.1	Mim
SBB	SBS	SBC	SBA	M2*(L1)+4	M2*0.4	m2*0.4	4.75	6~50	4	4
SBB	SBS	SBC	SBA	M2.5*(L1)+5	M2.5*0.45	m2.5*0.45	4.75	8~50	5	5
SBB	SBS	SBC	SBA	M3*(L1)+6	M3*0.5	m3*0.5	5	9~100	6	6
SBB	SBS	SBC	SBA	M4*(L1)+8	M4*0.7	m4*0.7	6	12~150	8	8
SBB	SBS	SBC	SBA	M5*(L1)+10	M5*0.8	m5*0.8	8	15~150	10	10
SBB	SBS	SBC	SBA	M6*(L1)+12	M6*1.0	m6*1.0	10	16~150	12	12
SBB	SBS	SBC	SBA	M8*(L1)+16	M8*1.25	m8*1.25	13	22~150	16	16
SBB	SBS	SBC	SBA	M10*(L1)+20	M10*1.5	m10*1.5	17	30~150	20	20

美制规格表(单位:英寸inch):

类型				规格	M 外螺纹①	m 内螺纹	H ±.003	L1 ±0.1	L2 ±0.1	L3 Mim
黄铜	不锈钢	快削钢	铝
SBB	SBS	SBC	SBA	256*(L1)+.156	#2-56	#2-56	.187	.250~1"	.156	.156
SBB	SBS	SBC	SBA	440*(L1)+.187	#4-40	#2-56	.187	.250~2"	.187	.187
SBB	SBS	SBC	SBA	632*(L1)+.250	#6-32	#6-32	.250	.340~2"	.250	.250
SBB	SBS	SBC	SBA	832*(L1)+..250	#8-32	#8-32	.250	.340~2"	.250	.250
SBB	SBS	SBC	SBA	0420*(L1)+.375	1/4-20	1/4-20	.375	.500~4"	.375	.375
SBB	SBS	SBC	SBA	0518*(L1)+.500	5/16-18	5/16-18	.500	.625~4"	.500	.500

①为避免外螺纹断裂风险，M2 M2.5 M3,#2-56,#4-40系列不加退刀槽。 标准尺寸的阴阳型六角支撑柱规格表示方法示例,该表达方式的简约表达，仅争对标准品：

非标准的六角支柱规格表示方法示例，该表达方式为全尺寸表达,争对非标品：
样式1：
样式2：
样式3：
规格表（单位：mm)

类型				规格	m 内螺纹	样式	H ±0.1	L1 ±0.1	L3 Mim
黄铜	不锈钢	快削钢	铝
SNB	SNS	SNC	SNA	m2*(L1)	m2*0.4	1	4.75	4~12	/
				m2*(L1)-4		2		>12~20	4
				m2*(L1)-4		3		>20	4
SNB	SNS	SNC	SNA	m2.5*(L1)	m2.5*0.45	1	4.75	5~12	/
				m2.5*(L1)-5		2		>12~20	5
				m2.5*(L1)-5		3		>20	5
SNB	SNS	SNC	SNA	m3*(L1)	m3*0.5	1	5	6~16	/
				m3*(L1)-6		2		>16~20	6
				m3*(L1)-6		3		>20	6
SNB	SNS	SNC	SNA	m4*(L1)	m4*0.7	1	6	6~18	/
				m4*(L1)-8		2		>18~25	8
				m4*(L1)-8		3		>25	8
SNB	SNS	SNC	SNA	m5*(L1)	m5*0.8	1	8	8~22	/
				m5*(L1)-10		2		>22~30	10
				m5*(L1)-10		3		>30	10
SNB	SNS	SNC	SNA	m6*(L1)	m6*1.0	1	10	10~25	/
				m6*(L1)-12		2		>25~32	12
				m6*(L1)-12		3		>32	12
SNB	SNS	SNC	SNA	m8*(L1)	m8*1.25	1	13	12~32	/
				m8*(L1)-16		2		>32~40	16
				m8*(L1)-16		3		>40	16
SNB	SNS	SNC	SNA	m10*(L1)	m10*1.5	1	17	15~40	/
				m10*(L1)-20		2		>40~45	20
				m10*(L1)-20		3		>45	20

美制规格表（单位 英寸）:

类型				规格	m 内螺纹	样式	H ±.003	L1 ±.003	L3 Mim
黄铜	不锈钢	快削钢	铝
SNB	SNS	SNC	SNA	256*(L1)	#2-56	1	.187	.156~.5	/
				256*(L1)-.156		2		>.5~.75	.212
				256*(L1)-.156		3		>.75	.212
SNB	SNS	SNC	SNA	440*(L1)	#4-40	1	.187	.187~.625	/
				440*(L1)-.25		2		>.625~.75	.25
				440*(L1)-.25		3		>.75	.25
SNB	SNS	SNC	SNA	632*(L1)	#6-32	1	.216	.25~.625	/
				632*(L1)-.281		2		>.625~.75	.281
				632*(L1)-.281		3		>.75	.281
SNB	SNS	SNC	SNA	832*(L1)	#8-32	1	.25	.25~.75	/
				832*(L1)-.313		2		>.75~1	.313
				832*(L1)-.313		3		>1	.313
SNB	SNS	SNC	SNA	0420*(L1)	1/4-20	1	.375	.375~1	/
				0420*(L1)-.5		2		>1~1.25	.5
				0420*(L1)-.5		3		>1.25	.5
SNB	SNS	SNC	SNA	0420*(L1)-.5	5/16-18	1	.5	.5~1.25	/
				0420*(L1)-.625		2		>1.25~1.5	.625
				0420*(L1)-.625		3		>1.5	.625

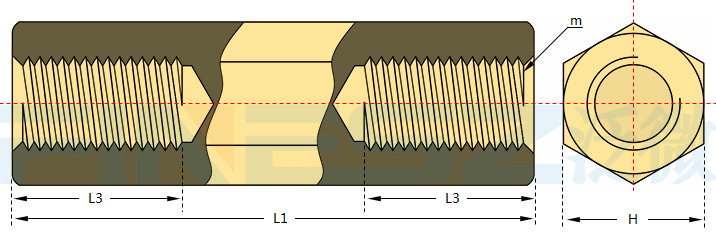

标准双通型（SN)六角支柱规格表示方法示例（争对标准品）：

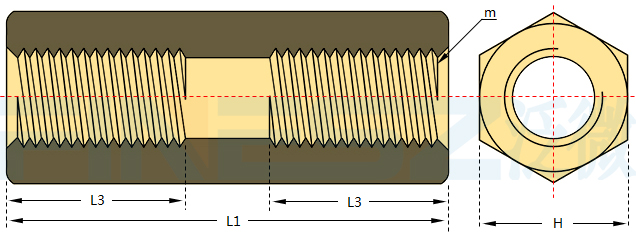

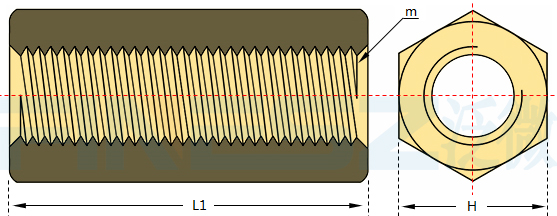

非标准双通型（SN)六角支柱规格表示方法示例（争对非标准品）：
SB、SN系列六角支撑柱可选（常用）材料：

六角支柱类型	材质	材料牌号	热处理	表面处理
SBB SNB	黄铜	C3604	/	NL/NI
SBS SNS	不锈钢	SUS303	/	NL
SBC SNC	碳钢	1215	/	ZU/NI
SBA SNA	铝	6063	/	NL/NA

1,以上标准是我公司内部标准，目前还没有相对应的国家标准，我们根据常用市场需求与制造经验整理而成，利于内部规范化以及用户选型方便，但不产生约束效力。

2,以上标准与规格并不一定有库存，M3系列因经常生产相对全一点，其它规格都按订单生产。

3,可根据用户指定图纸生产。事实上，到目前为止我司所承六角支柱类业务大部分都是以用户指定图纸为准，这也是我们暨此希望尽量统一标准的原因。

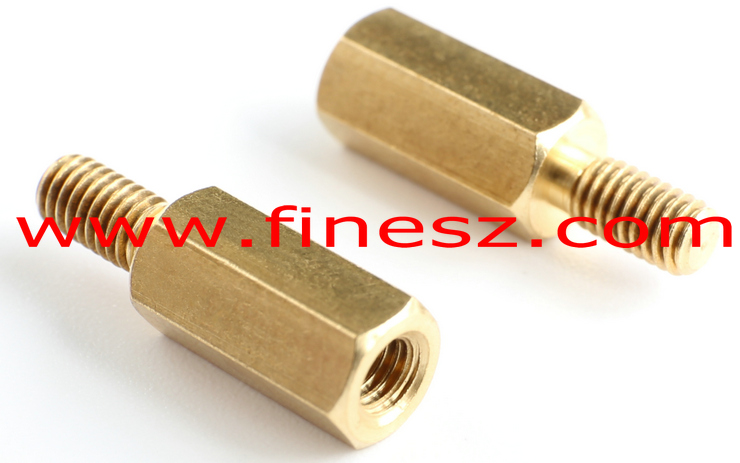

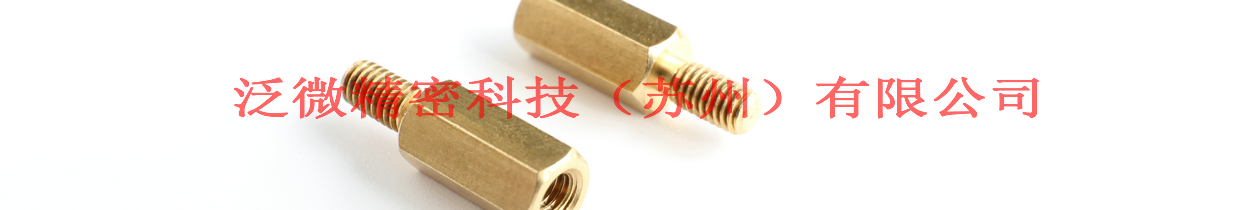

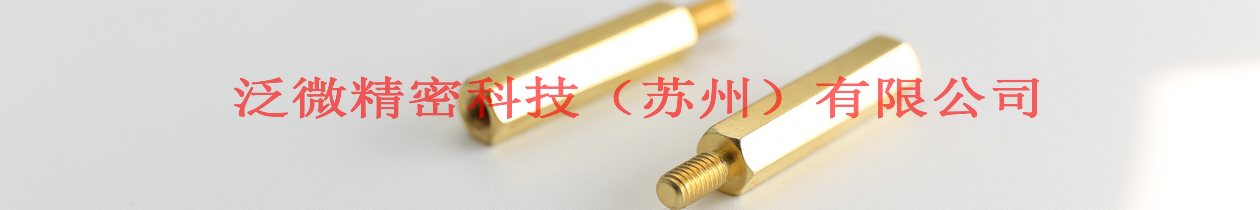

六角支柱 SBB M3*16+6:

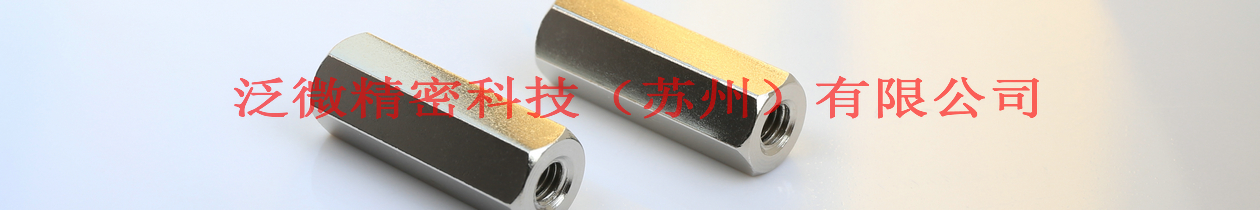

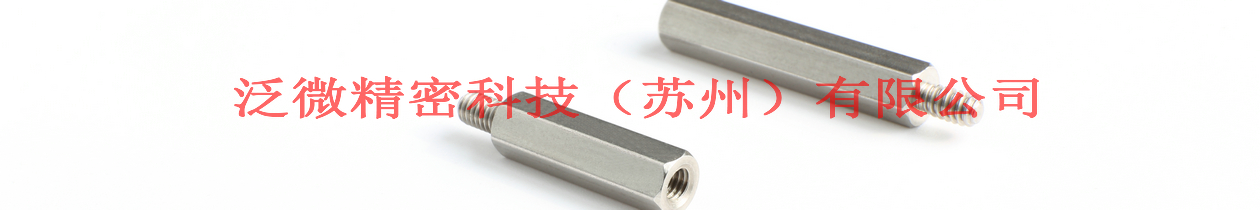

表面镀镀的六角间隔柱示例，SBB M3*8+6 NI 和 SNB m3*20-6 NI:

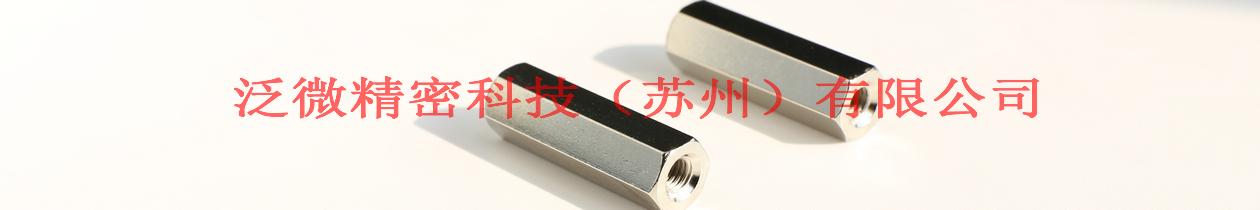

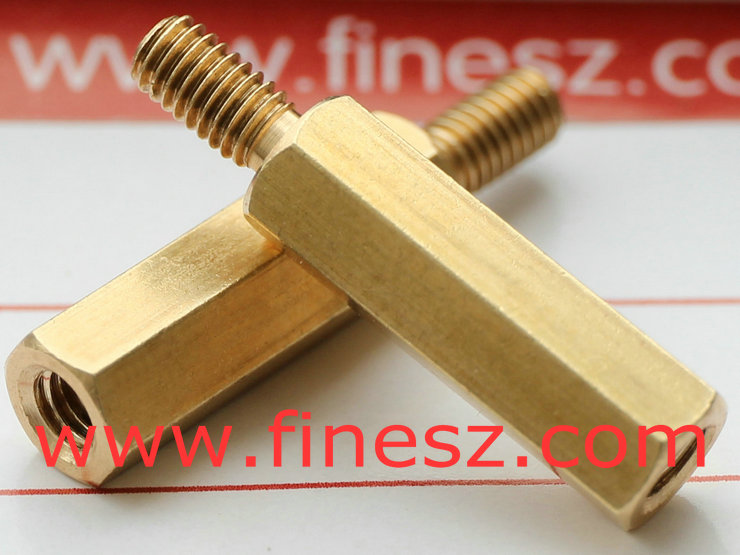

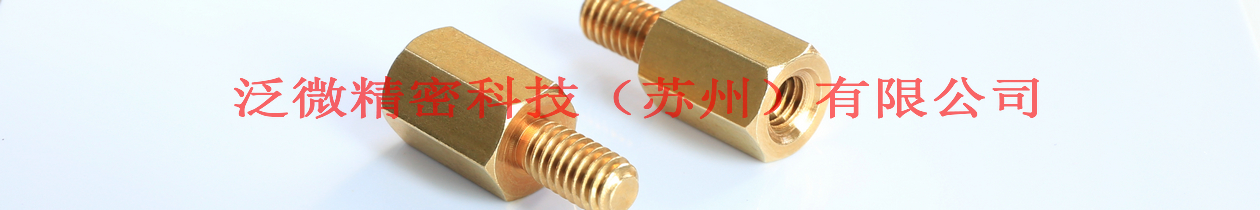

六角支柱阴阳型 SBB M3*10+6:

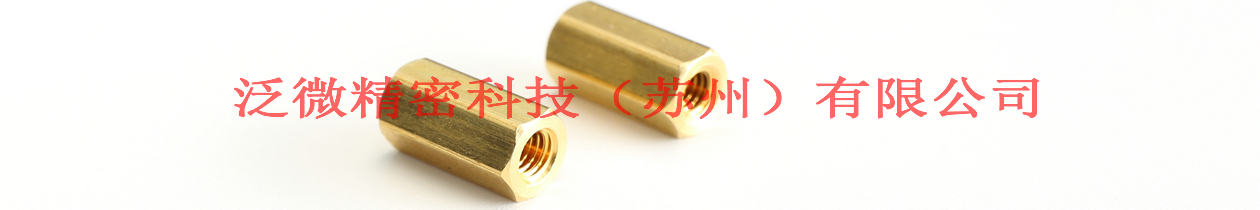

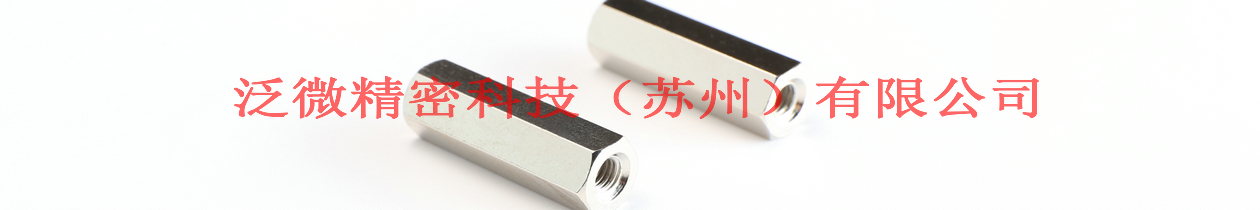

双通型隔离柱 SNB M3*25（镀镍）:

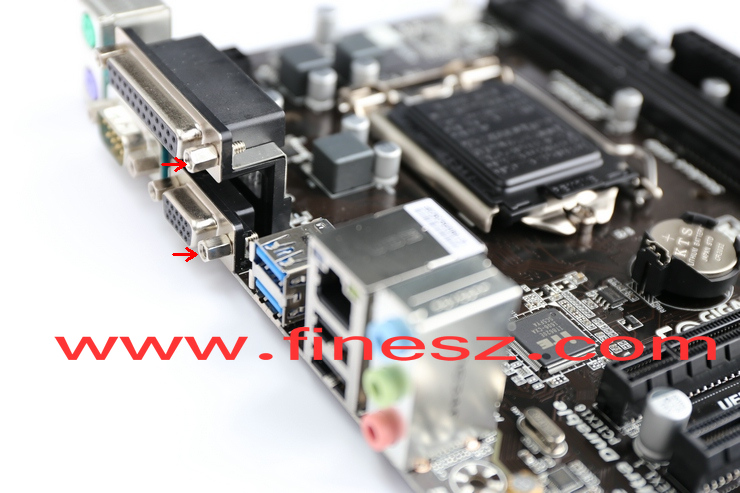

六角支柱在主板接口上的应用示例：
