标准
GB6181-1986 |
名称
六角开槽薄螺母 |
英文名
Hex Thin Slotted Nuts A&B Grades |
材质
碳钢、不锈钢 |
表面
本色、电镀... | 特点
防松、防振、止退 |
GB6181相比于其他螺母，体型薄，能适应狭窄空间；防松效果好，身上有槽，能穿个开口销卡住，就算机器震得厉害，它也不会松掉；且做工精准，装的时候非常规整，适
合那些要求高的精密机器、小仪器。

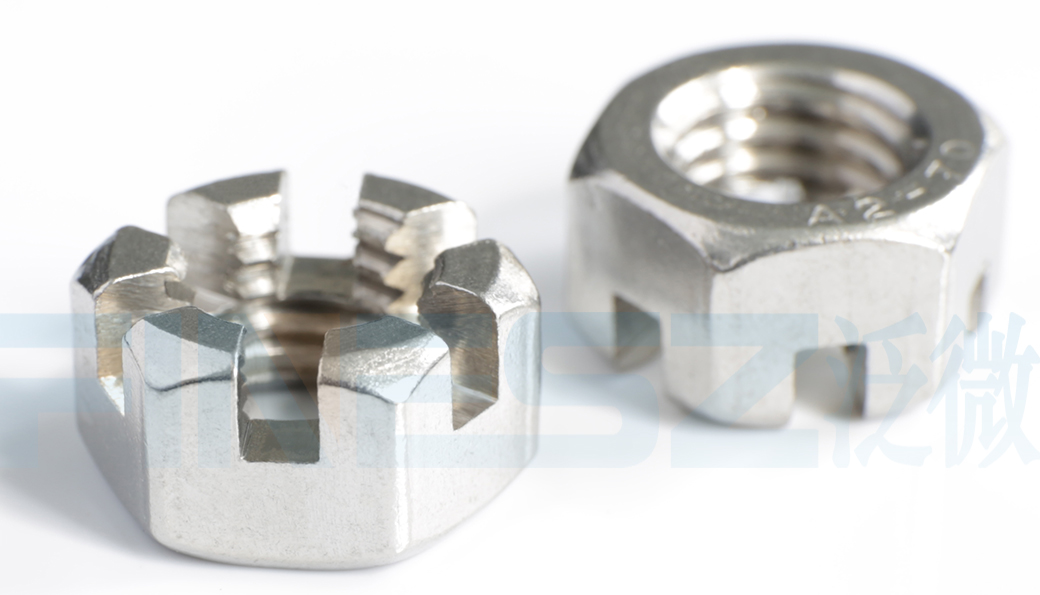

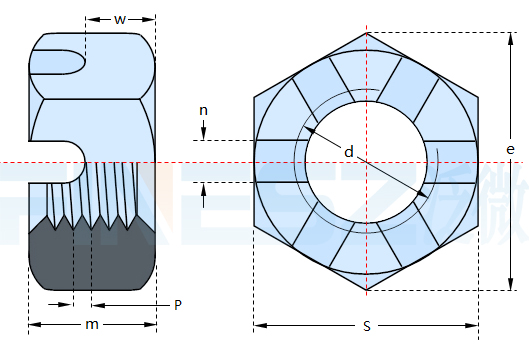

图纸：
尺寸表（单位：MM)
| 螺纹尺寸d | |
| P | 螺距 |
| e | 最小值 |
| m | 最大值 |
| 最小值 | |
| n | 最大值 |
| 最小值 | |
| s | 最大值 |
| 最小值 | |
| w | 最大值 |
| 最小值 | |
| 千件重(钢制)≈kg | |
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 | M24 | M30 | M36 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 | 3.5 | 4 |
| 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 |
| 5.1 | 5.7 | 7.5 | 9.3 | 12 | 14.1 | 16.4 | 20.3 | 23.9 | 28.6 | 34.7 |
| 4.8 | 5.4 | 7.14 | 8.94 | 11.57 | 13.4 | 15.7 | 19 | 22.6 | 27.3 | 33.1 |
| 2 | 2.6 | 3.1 | 3.4 | 4.25 | 4.25 | 5.7 | 5.7 | 6.7 | 8.5 | 8.5 |
| 1.4 | 2 | 2.5 | 2.8 | 3.5 | 3.5 | 4.5 | 4.5 | 5.5 | 7 | 7 |
| 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
| 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35 | 45 | 53.8 |
| 3.1 | 3.5 | 4.5 | 5.3 | 7 | 9.1 | 10.4 | 14.3 | 15.9 | 19.6 | 23.7 |
| 2.8 | 3.2 | 4.2 | 5 | 6.64 | 8.74 | 9.97 | 13.87 | 15.14 | 19.08 | 23.18 |
| 0.96 | 1.71 | 3.87 | 7.35 | 11 | 18.38 | 22.67 | 52.74 | 88.88 | 186.1 | 332.9 |
| 材料 | 45钢（GB 699） | |
| 螺纹 | 公差 | 6H |
| 标准 | GB 196、GB 197 | |
| 垂直度 | 标准 | GB 1184 |
| 热处理及表面处理 | ①槽或全部热处理后HRC 35~45 ②调质HRC 24~30 ③氧化 |
|
| 验收及包装 | GB 90 | |
