标准
GB/T6184-2000 |
名称
1型全金属六角锁紧螺母 |
英文名
Specification for Borax |
表面
本色，钝化，电镀... | 性能等级
A2-035 A2-50 A4-50 4.8 | 应用领域
通用 |

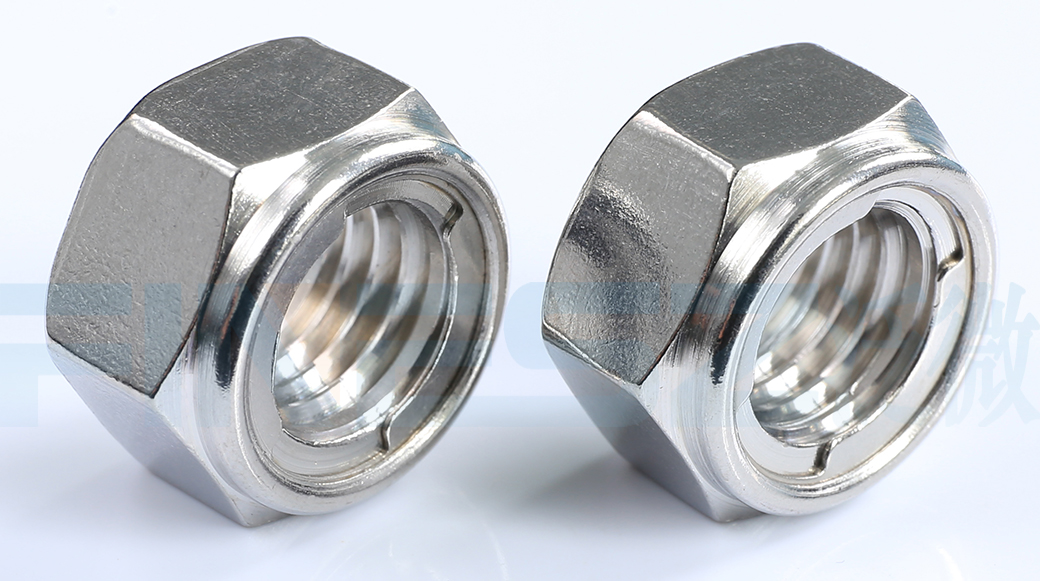

GB6184是种全金属的六角锁紧螺母，和其他螺母比，它没有塑料之类的非金属零件，靠金属变形或金属片卡紧来锁牢，反复耐用，还耐高温，检查时专用塞规只能从平端拧进
去约5圈，不像普通螺母能把塞规全拧进去。

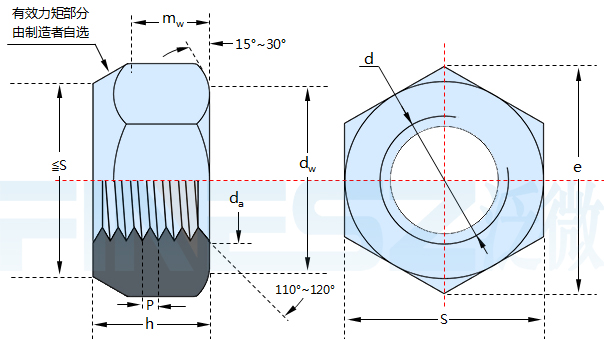

图纸：
尺寸表（单位：MM)
| 螺纹尺寸d | |
| P | 螺距 |
| da | 最大值 |
| 最小值 | |
| dw | 最小值 |
| e | 最小值 |
| h | 最大值 |
| 最小值 | |
| mw | 最小值 |
| s | 最大值 |
| 最小值 | |
| 千件重(钢制)≈kg | |
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | M30 | M36 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3.5 | 4 |
| 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 | 32.4 | 38.9 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 30 | 36 |
| 6.88 | 8.88 | 11.63 | 14.63 | 16.63 | 19.64 | 22.49 | 24.9 | 27.7 | 31.4 | 33.25 | 42.75 | 51.11 |
| 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.36 | 26.75 | 29.56 | 32.95 | 37.29 | 39.55 | 50.85 | 60.79 |
| 5.3 | 5.9 | 7.1 | 9 | 11.6 | 13.2 | 15.2 | 17 | 19 | 21 | 23 | 26.9 | 32.5 |
| 4.8 | 5.4 | 6.44 | 8.04 | 10.37 | 12.1 | 14.1 | 15.01 | 16.9 | 18.1 | 20.2 | 24.3 | 29.4 |
| 3.52 | 3.92 | 5.15 | 6.43 | 8.3 | 9.68 | 11.28 | 12.08 | 13.52 | 14.5 | 16.16 | 19.44 | 23.52 |
| 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 46 | 55 |
| 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.16 | 29.16 | 33 | 35 | 45 | 53.8 |
| 1.32 | 2.42 | 5.2 | 9.79 | 15.12 | 23.93 | 36.16 | 46.87 | 64.75 | 90.86 | 111.5 | 227 | 389.5 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6 H | ||
| 标准 | GB/T193-2003、GB/T9145-2003 | |||
| 机械性能 | 等级 | D＜M5: 按协议 M5≤D≤M39: 04、05（QT） D＞M39: 按协议 |
D≤M24: A2-035、A4-035 M24＜D≤M39: A2-025、A4-025 D＞M39: 按协议 |
CU2、CU3、AL4 |
| 标准 | GB/T 3098.2 | GB/T 3098.15 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ M16:A级; d > M16:B级 | ||
| 标准 | GB/T 3103.1-2002 | |||
| 表面缺陷 | GB/T 5779.2 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 热浸镀锌层技术要求按GB/T 5267.3 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按 GB/T 5267.1; |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| - | QT——淬火并回火 | |||
