标准
DIN6923-1983.pdf |
名称
六角法兰面螺母 |
英文名
Hexagon nuts with flange |
近似标准
GB/T6177.1.pdf
|
材质
不锈钢，碳钢 |
表面
本色，钝化，电镀... |
应用领域
防滑 |
||
DIN 6923 法兰螺母是一种具有法兰（带有较宽的底部支撑面）的六角形螺母。这种设计的目的是为了提供更大的接触面积，从而在连接元件时分散压力，减少对被连接材料的损伤，特别是对于较软的材料。它们广泛应用于各种机械和建筑领域，尤其是在需要确保连接稳固性的场合。

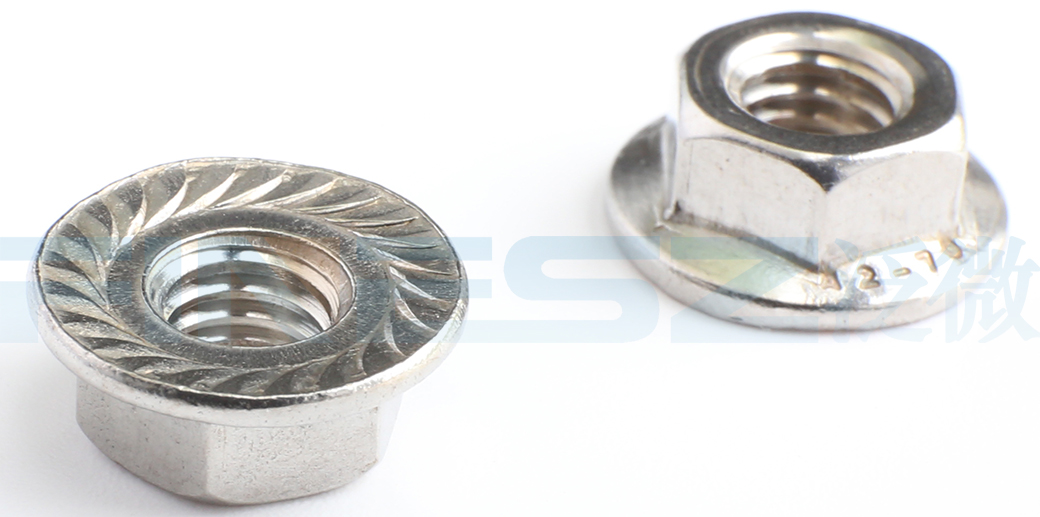

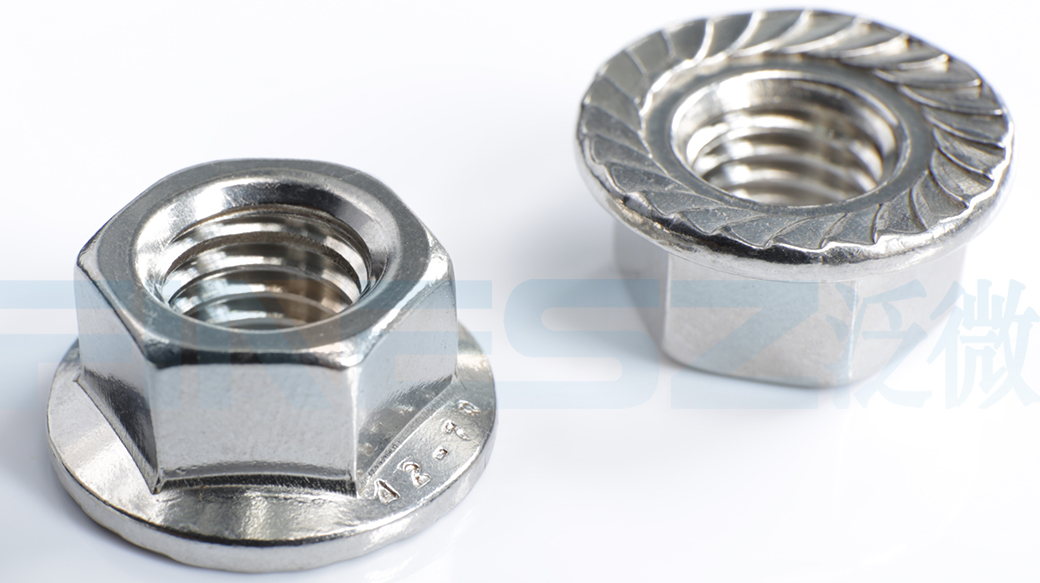

DIN6923螺母的法兰面分为有防滑齿和光面两种。
德标原文档：DIN6923-1983.PDF

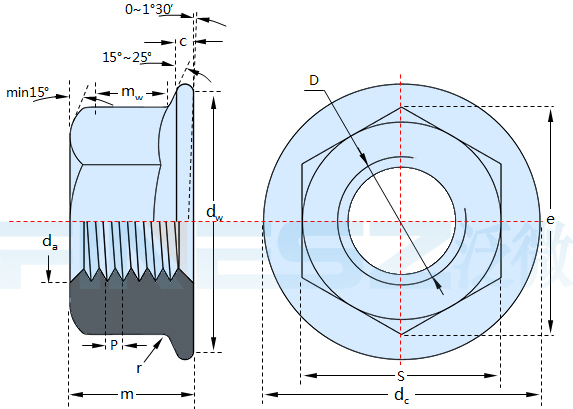

图纸：
尺寸表（单位：MM)
| 螺纹规格D | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| c | 最小值 | |
| da | 最小值 | |
| 最大值 | ||
| dc | 最大值 | |
| dw | 最小值 | |
| e | 最小值 | |
| m | 最大值 | |
| 最小值 | ||
| mw | 最小值 | |
| s | 最大值=公称 | |
| 最小值 | ||
| r | 最大值 | |
| M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 |
| / | / | / | -1 | -1.3 | / | / | / |
| 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 |
| 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
| 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
| 8.79 | 11.1 | 14.4 | 16.6 | 20 | 23.4 | 26.8 | 33 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 |
| 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
| 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| 7.78 | 9.78 | 12.7 | 14.7 | 17.7 | 20.7 | 23.7 | 29.7 |
| 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |
| 材料 | 钢 | 不锈钢 | |
| 通用要求 | DIN 267 part 1 | ||
| 螺纹 | 公差 | 6g | |
| 标准 | DIN 13 part 12,DIN 13 part 15 | ||
| 机械性能 | 等级① | 8，10，12 | A2-70 |
| 标准 | DIN ISO 898 part 1 DIN 267 part 23 |
DIN 267 part 11 | |
| 公差 | 产品等级 | A | |
| 标准 | DIN ISO 4759 part 1② | ||
| 表面处理 | - | 不经处理 | blank |
| - | 电镀DIN 267 part 9 热浸镀锌 DIN 267 part 10 |
||
| 表面粗糙度 | DIN 267-2 | ||
| 表面缺陷 | DIN 267 part 20 | ||
| 验收及包装 | DIN 267 part 5 | ||
| 备注 | ① 其他强度等级或材料按协议。 ② In a deviation from O IN ISO 4759 Part 1, May 1980 edition, subclause 11.3, the parallelism of the flats may fie within the tolerance field h13 for the width across flats. |
||
