标准
GB/T6560-2014 |
名称
十字槽盘头自挤螺钉 |
英文名
Cross Recessed Pan Head Thread Cutting Screw |
材料
不锈钢 钢 |
表面
本色,电镀... | 适用场景
通用,广泛 |
性能等级
A4-70 A4-80 |

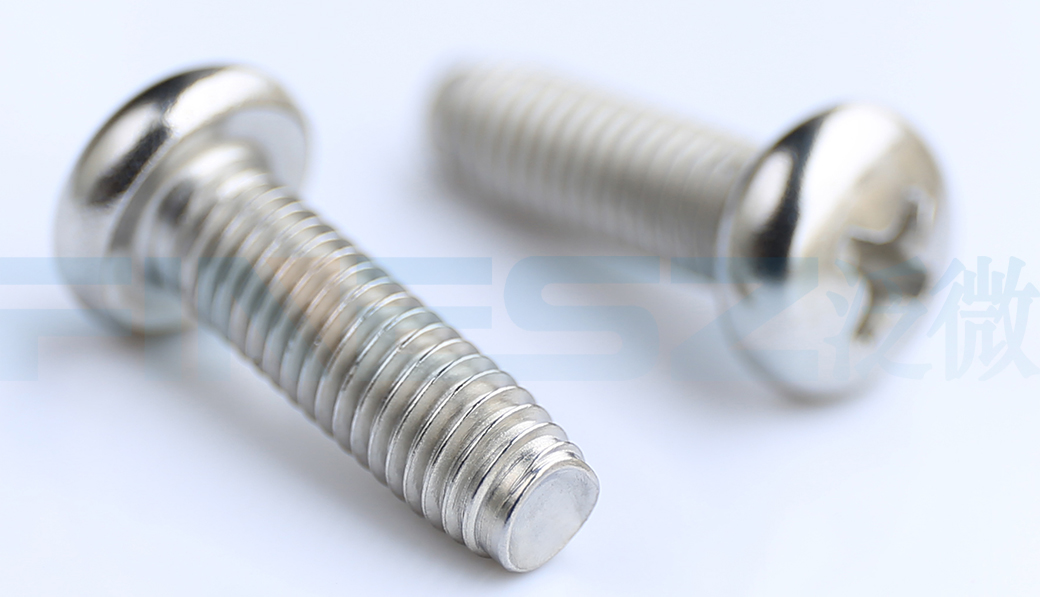

GB6560十字盘头自挤螺钉,通过挤压材料形成螺纹,适用于塑性金属材料(如铝、铜等),无需预攻牙。
十字槽采用标准:GB944.1

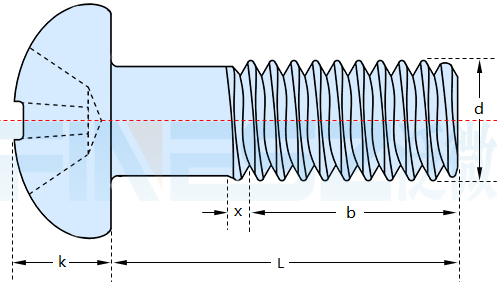

如果螺纹为半牙,参考:GB6560半牙样式;如十字槽型为Z型,参考GB6560十字槽Z型样式

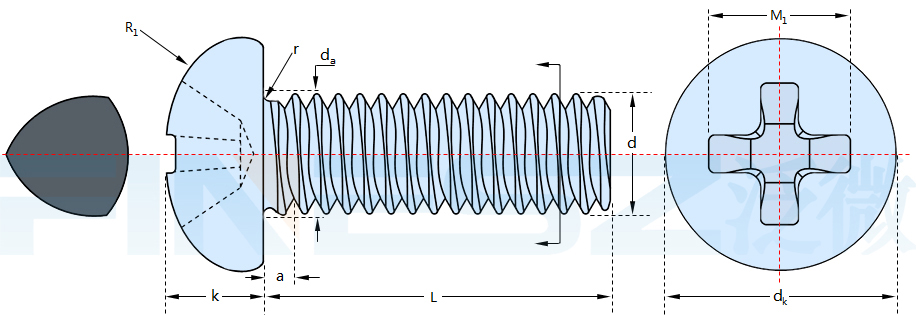

尺寸表(单位:MM)
螺纹尺寸d | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |||
P | 螺距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | ||
a | 最大值 | 0.8 | 0.9 | 1 | 1.4 | 1.6 | 2 | 2.5 | 3 | ||
b | 最小值 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | ||
da | 最大值 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | ||
dk | 最大值=公称 | 4 | 5 | 5.6 | 8 | 9.5 | 12 | 16 | 20 | ||
最小值 | 3.7 | 4.7 | 5.3 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 | |||
k | 最大值=公称 | 1.6 | 2.1 | 2.4 | 3.1 | 3.7 | 4.6 | 6 | 7.5 | ||
最小值 | 1.46 | 1.96 | 2.26 | 2.92 | 3.52 | 4.3 | 5.7 | 7.14 | |||
r | 最小值 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | ||
R1 | ≈ | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 13 | 16 | ||
x | 最大值 | 1 | 1.1 | 1.25 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | ||
槽号 | 0 | 1 | 1 | 2 | 2 | 3 | 4 | 4 | |||
M1 | 参考 | 1.9 | 2.7 | 3 | 4.4 | 4.9 | 6.9 | 9 | 10.1 | ||
深度 | H型 | 最大值 | 1.2 | 1.55 | 1.8 | 2.4 | 2.9 | 3.6 | 4.6 | 5.8 | |
最小值 | 0.9 | 1.15 | 1.4 | 1.9 | 2.4 | 3.1 | 4 | 5.2 | |||
M2 | 参考 | 2.1 | 2.6 | 2.8 | 4.3 | 4.7 | 6.7 | 8.8 | 9.9 | ||
深度 | Z型 | 最大值 | 1.42 | 1.5 | 1.75 | 2.34 | 2.74 | 3.46 | 4.5 | 5.69 | |
最小值 | 1.17 | 1.25 | 1.5 | 1.89 | 2.29 | 3.03 | 4.05 | 5.24 |
材料 | 钢 | 不锈钢 | 有色金属 | |
通用技术条件 | GB/T 16938 | |||
螺纹 | 公差 | 6g | ||
标准 | GB/T 193、GB/T 9145 | |||
机械性能 | 性能等级 | d<3mm:按协议; | A2-70 | d<3mm:按协议; |
d≥3mm:4.8级、5.8级 | d≥3mm:CU2、CU3、AL4 | |||
标准 | d<3mm:按协议; | GB/T 3098.6 | d<3mm:按协议; | |
d≥3mm:GB/T 3098.1 | d≥3mm:GB/T 3098.10 | |||
公差 | 产品等级 | A | ||
标准 | GB/T 3103.1 | |||
十字槽 | GB/T 944.1 | |||
产品缺陷 | GB/T 5779.1 | - | ||
表面处理 | 不经处理; 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理; 钝化处理技术要求按GB/T 5267.4 |
简单处理; 电镀技术要求按GB/T 5267.1 |
|
如需其他技术要求或表面处理,应由供需协议 | ||||
验收及包装 | GB/T 90.1、GB/T 90.2 |
