所有产品>压铆紧固件>定位支撑柱SKC SKC-F

定位支撑柱SK SKC SK-F SKC-F

定位支撑卡柱SK SKC
可使P.C板或零件迅速的滑动到位；取出时只须将其滑动到板的侧面即可取出。
同时起支撑和间隔作用。
跟据材质不同分为：SK碳钢支撑卡柱；SKC不锈钢支撑卡柱。

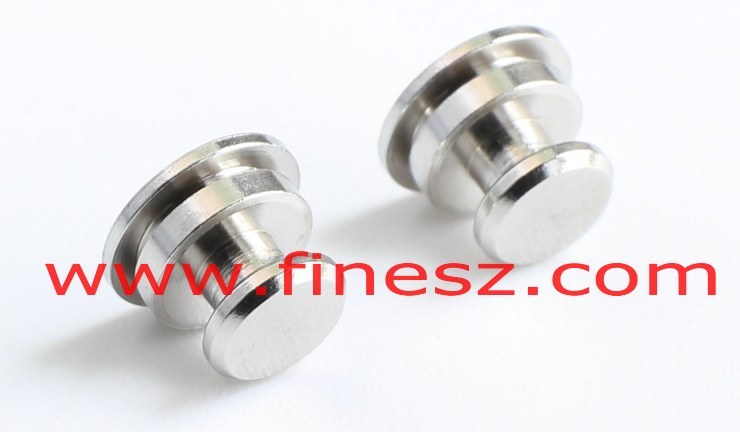

左图为SKC-61.5-8

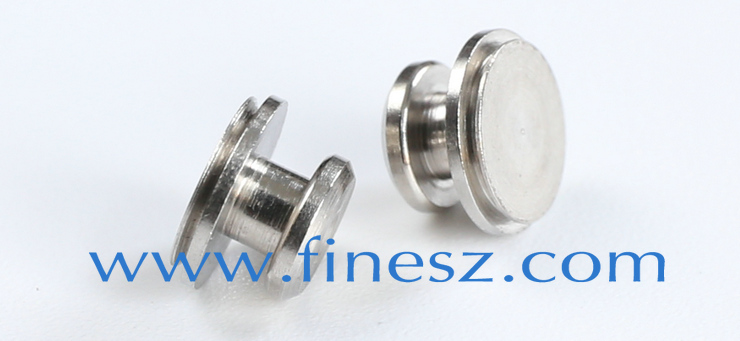

skc-f

定柆卡柱SK-F SKC-F
与SK、SKC不同之处：SK-F SKC-F并不起到支撑间隔作用，而是连接、定位两层贴合的板。
根据材质不同分为碳钢SK-F 、不锈钢SKC-F。

SK SKC支撑卡柱的标准

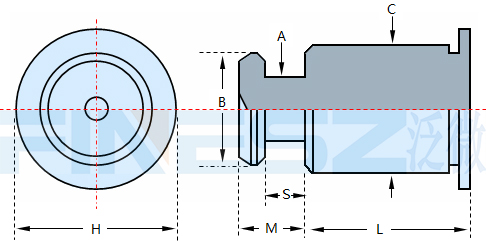

SK SKC定位支撑柱图纸：

SKC

公制规格表(单位MM):

型号		规格代号	长度码L ±0.13												A	B	C	S	M	H
碳钢	不锈钢	规格代号	长度码L ±0.13												±0.08	±0.08	Max	±0.08	Max	±0.1
SK	SKC	61.5	2	4	6	8	10	12	14	16	18	20	22	25	2.51	4.5	5.39	1.73	2.75	6.35

美制规格表（单位inch):

注：以下长度码仅为代号，实际长度为"L/32"英寸

SK-F SKC-F支撑卡柱的标准

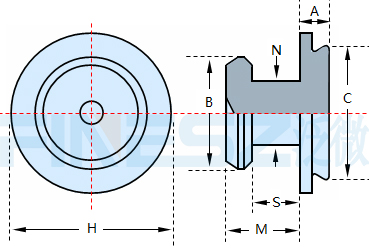

SK-F SKC-F图纸：

SKC-F

公制规格表（单位：MM）：

美制规格表（单位 inch):

SK SKC对板材的要求与规范

SK SKC安装于板的示意图：

SKC安装

SK SKC安装对于板材的要求参数（公制，单位MM）：

SKC安装参数

SK SKC安装对于板材的要求参数（美制，单位inch）:

SKC安装参数美制规格

SK-F SKC-F对板材的要求与规范

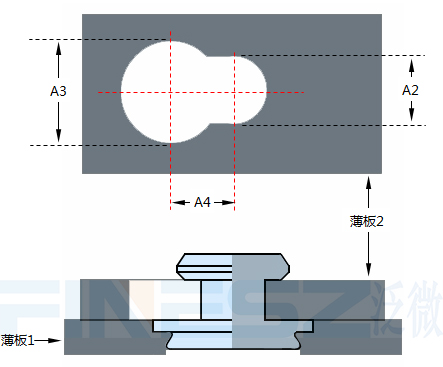

SK-F SKC-F安装于板示意图：

SKC-F安装于板

SK-F SKC-F安装对于板的要求参数(公制单位MM)：

SKC-F安装参数

SK-F SKC-F安装对于板材的要求参数（美制，单位inch）

SKC-F安装参数

SK SKC类型支撑卡柱的安装方式

大图赏析

SKC-61.5-2:

SKC

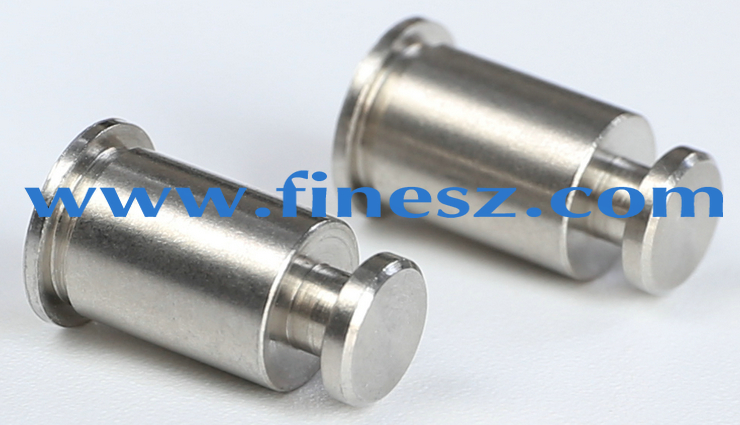

SKC-61.5-8:

SKC

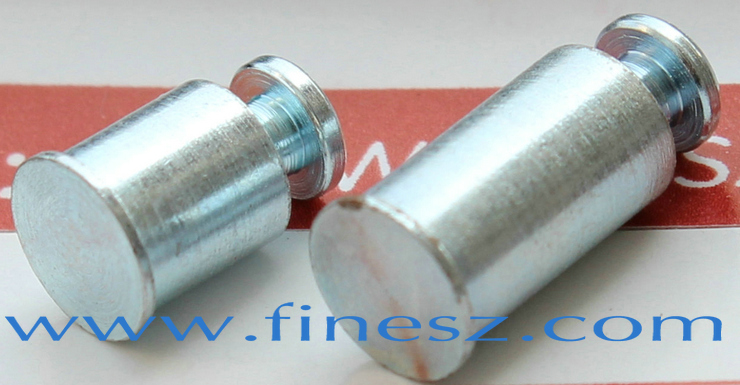

SK-61.5-6 ZI 对比 SK-61.5-10 ZI:

SKC

SKC-F 1.5:

SKC-f

留言与咨询

1

小杜

2026-08-03 14:09:56

像这种钉子应该开多大底孔？做工装的话应该怎样设计？

（附件: 20260803140956.png）

1.1

finesz.com

2026-08-04 15:08:36

你的附件图纸也是一个压铆定位柱，板开孔尺寸比7.6大一点即可，建议7.6~7.08mm

不需要复杂工装，下模做个4.8+的孔容纳4.8的台阶即可

2

大王

2026-09-03 09:29:27

可以用0.8mm厚的不锈钢板材吗

3

小德

2026-09-03 10:16:09

可以用TSOS薄螺柱的尺寸设计方式压铆0.8mm的不锈钢板材吗
