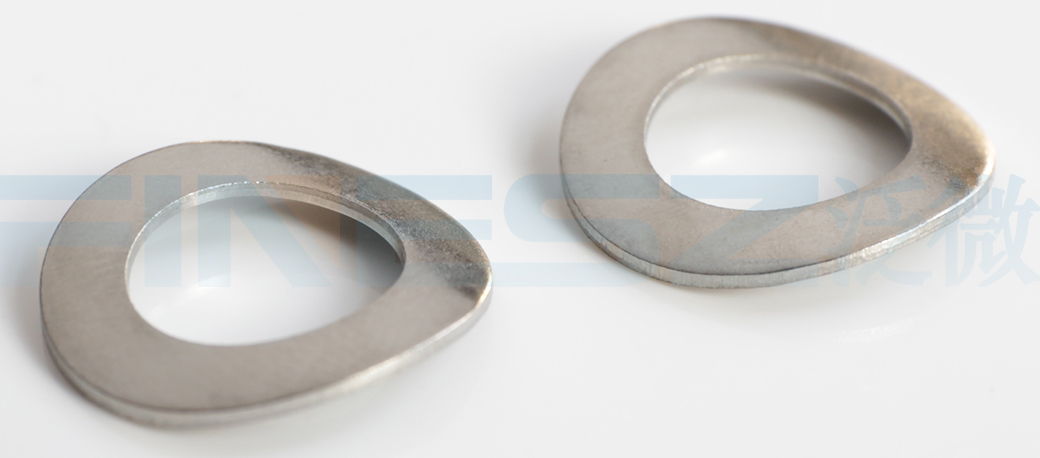

GB860鞍形弹性垫圈，外型为鞍形曲面结构，以内径、外径、自由高度、厚度等精准尺寸适配紧固件，GB860主要用于液压、气动、电机等有振动或温度波动的工况，安装于螺
母与连接件之间，通过自身弹性形变实现防松、密封、减震与分散压力的作用。
图纸：
尺寸表（单位：MM)
| 规格 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| d | 最小值 | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 |
| 最大值 | 2.45 | 2.95 | 3.5 | 4.6 | 5.6 | 6.76 | 8.76 | 10.93 | |
| dc | 最小值 | 4.2 | 5.2 | 5.7 | 7.64 | 9.64 | 10.57 | 14.57 | 17.57 |
| 最大值 | 4.5 | 5.5 | 6 | 8 | 10 | 11 | 15 | 18 | |
| H | 最小值 | 0.5 | 0.55 | 0.65 | 0.8 | 0.9 | 1.1 | 1.7 | 2 |
| 最大值 | 1 | 1.1 | 1.3 | 1.6 | 1.8 | 2.2 | 3.4 | 4 | |
| h | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | |
| 材料 | 热处理 | 表面处理 | |||
| 种类 | 牌号 | 标准编号 | |||
| 弹簧钢 | 70 | GB/T4354 GB/T1222 |
GB/T5222 | 淬火并回火 40~50HRC 或392~513HV |
氧化、磷化;镀锌钝 化按GB/T5267.1; 非电解锌片涂层按 GB/T 5267.2 |
| 65Mn | |||||
| 60Si2Mn | |||||
| 不锈钢 | 30Cr13 | GB/T1220 GB/T4240 |
回火≥34HRC 或336HV |
简单处理 | |
| 0Cr18Ni9 | |||||
| 0Cr18Ni10Ti | |||||
| 06Cr18Ni11Ti | |||||
| 06Cr17Ni12Mo2 | |||||
| 磷青铜 | QSi3-1 | GB/T3114 | >90HRB或192HV | - | |
