标准
DIN7985-1990.pdf |
名称
球面十字槽螺钉 |
英文名
Cross recessed raised cheese head screws |
近似标准
GB818
|
材料
不锈钢 钢 |
表面
本色，钝化，电镀... |
性能等级
A2-50 A2-70 4.8 5.88.8 |
应用领域
通用
|
|

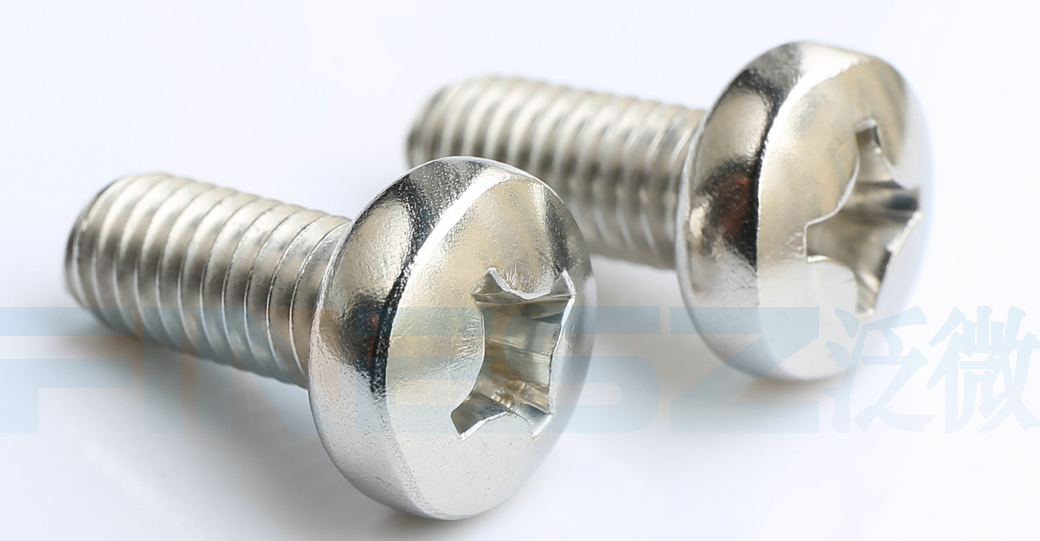

DIN7985十字槽球面螺钉头部为不大于5度斜角的柱形+弧面顶端，而在实际生产过程又通常制作为不带斜角的柱面+弧面项端，这使得DIN7985在外观型式上几乎与GB818盘头螺钉完全一样，但仔细对比还是有一定差异。如果不考虑验收标准或极端公差需求，在实际应用中两者可以互换。
标准原文档下载：DIN7985.pdf

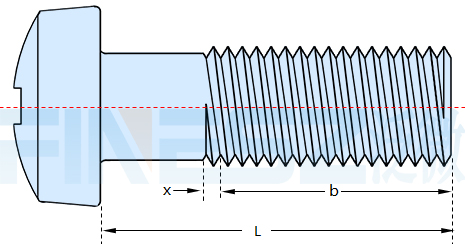

如果螺纹为半牙，参考:DIN7985半牙样式
，如果十字槽为Z型，参考Z型槽样式：Z型十字槽样式

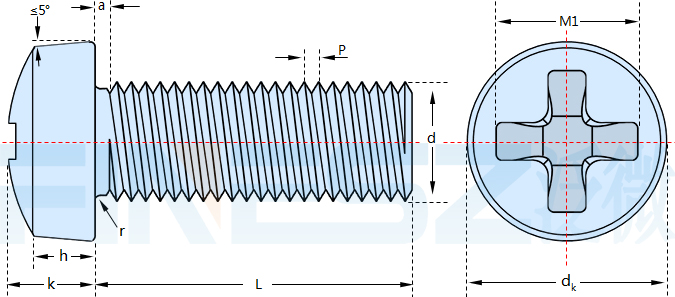

尺寸规格标准（单位MM):
| 螺纹尺寸 d | |
| P | 螺距 |
| a | 最大值 |
| b | 最小值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 公称 |
| 最大值 | |
| 最小值 | |
| r | 最小值 |
| h | ≈ |
| x | 最大值 |
| 槽号 | |
| M1 | ≈ |
| M2 | ≈ |
| 螺纹长度b | |
| M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| 15 | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 34 | 40 |
| 3.2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| 2.9 | 3.7 | 4.7 | 5.7 | 6.64 | 7.64 | 9.64 | 11.6 | 15.6 | 19.5 |
| 1.3 | 1.6 | 2 | 2.4 | 2.7 | 3.1 | 3.8 | 4.6 | 6 | 7.5 |
| 1.42 | 1.72 | 2.12 | 2.52 | 2.82 | 3.25 | 3.95 | 4.75 | 6.15 | 7.68 |
| 1.18 | 1.48 | 1.88 | 2.28 | 2.58 | 2.95 | 3.65 | 4.45 | 5.85 | 7.32 |
| 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2 | 2.5 | 3 | 3.7 | 4.8 |
| 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
| 1.8 | 2.5 | 2.7 | 3.1 | 4.2 | 4.6 | 5.3 | 6.8 | 9 | 10.2 |
| 1.8 | 2.4 | 2.6 | 3 | 4 | 4.3 | 5 | 6.7 | 8.8 | 9.9 |
| - | - | - | - | - | - | - | - | - | - |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用要求 | DIN 267 part 1 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | DIN 13 part 13,DIN 13 part 15 | |||
| 机械性能 | 等级 | 4.8，5.8，8.8 | A2-70，A4-70 | CuZn = 铜锌合金 CU2 或 CU3 由制造商选择 |
| 标准 | DIN ISO 898-1 | DIN 267 part 11 | DIN 267 part 18 | |
| 公差 | 产品等级 | A | ||
| 标准 | DIN ISO 4759 part 1 | |||
| 表面处理 | - | 不经处理 8.8：blackened （chemically or thermally） |
blank | blank |
| - | 电镀 DIN 267 part 9 其他表面处理由供需双方协议 |
|||
| 表面粗糙度 | DIN 267 part 2 | |||
| 表面缺陷 | DIN 267 part 19 | |||
| 验收及包装 | DIN 267 part 5 | |||
