本页所讲的不锈钢螺丝的性能标准，不是指它的具体尺寸规定，如果你想查尺寸规标准，网上很多，我们的B2B在线商城里也描述的很全，性能标准指它的一些机械性能，这里主要包装括材质——化学成份，抗拉强度——能承载多少公斤力，破坏扭矩——多大的扭力能扭断，保证应力及屈服强度等等，本页主要是针对以奥氏体不锈钢304和316为原料生产的不锈钢螺丝的性能进行说明。

本页仅面向初接触不钢紧固件的同行以及应用到不锈钢螺丝的企业采购人员&技术人员，我们简化了国标中繁琐的说明增加了国标中没有提及部分并结合了行业规则进行简要说明，以尽快让浏览者查阅并理解到相关知识。

参考标准来源：GB/T3098.6不锈钢螺丝试验标准

先说材质，我们常用于生的不锈钢螺丝材质分为两种，SUS304和SUS316，当然还有400系列，即SUS410或SUS416，这属于不锈铁的范围我们不讨论了。还有一些特殊要求的的如316L,304L等，因用的少，也不在些我们讨论范围。至于其它什么201系列、668系列，那是骗人的把戏就不说了。

SUS304的化学成份如下：

页SUS316的化学成份如下

上面的表格可以看出304与316的主要区别为镍含量与铬含量不同，316要高一些。

经常我们看到螺丝头部有这样的头标：

A2-50

A2-70

A4-70

A4-80

这代表不锈钢螺丝的性能等级，简单说：

A2代表304不锈钢，“70”代表这颗螺丝（或螺母）的拉拉强度为“每平方毫米的抗拉强度为700N，单位是N/mm²,（即MPa），同理,

A4代表316不锈钢，“80”代表每平方毫米抗拉强度为800N，现在你明白了：

A2-70代表：304的材质，抗拉强度700N/mm2

A4-80代表：316材质，800N/mm2

那A4-70又是什么意思呢？

A4-70也是代表316材质，但抗拉强度不足800，而是700N/mm2,你没看错，常规情况下SUS316的外六角螺丝是A4-70级别，只有SUS316螺帽（当然，薄螺母除外）才能达到A4-80.也就是说，并非所有316紧固件都是80级别。

同理，并不是所有304螺丝都能达到70级别，比如M4及以下的小螺丝是达不到70级别，这也是A2-50存在的理由。

那什么样的螺丝套用A2-70标准，什么样的螺丝套用A2-80,国标没有明确说明，如果你不是一名钻牛角尖的学者，我可以PO出行业默认的性能等级套用标准如下：

上面的表格好像缺少破坏扭矩标准，就是我们常说的扭力多少，参考标准GB/T3098.6,数据如下(单位：N.M):

上面的扭力标准很好理解，比如：

SUS304 六角螺丝 M6*25扭力值是多少？

1，首先，对照上面的性能等级套用标准，它属于A2-70级别

2，对照扭力标准，M6对应的是13N.M

那，SUS304 六角螺丝 M6*25的拉力参数是多少？

聪明的你一定发现哪里不对，国标中只是定义了某大类螺钉应符合500MPa、70MPa、80MPa，但并没有给出具体规格能承受多少拉力，这就需要自己去计算了。

说起计算，里涉及到每规格螺纹的有效应力截面积。

我把它全算出来供大家参考:

螺丝截面积的计算是有公式的，公式如下：

在上面公式中:

As:代表应力截面积

d:代表螺纹的公称直径，如M6的螺丝的公称直径为6

P:牙距。如M6的牙距为1

以M6-1螺纹为例：

常用螺纹的截面积表如下（这里的截面积指的受应力的截面积）：

有了上面的截面积，就可以计算出不同规格螺丝的保证应力了。

以A2-70 M6螺丝为例:

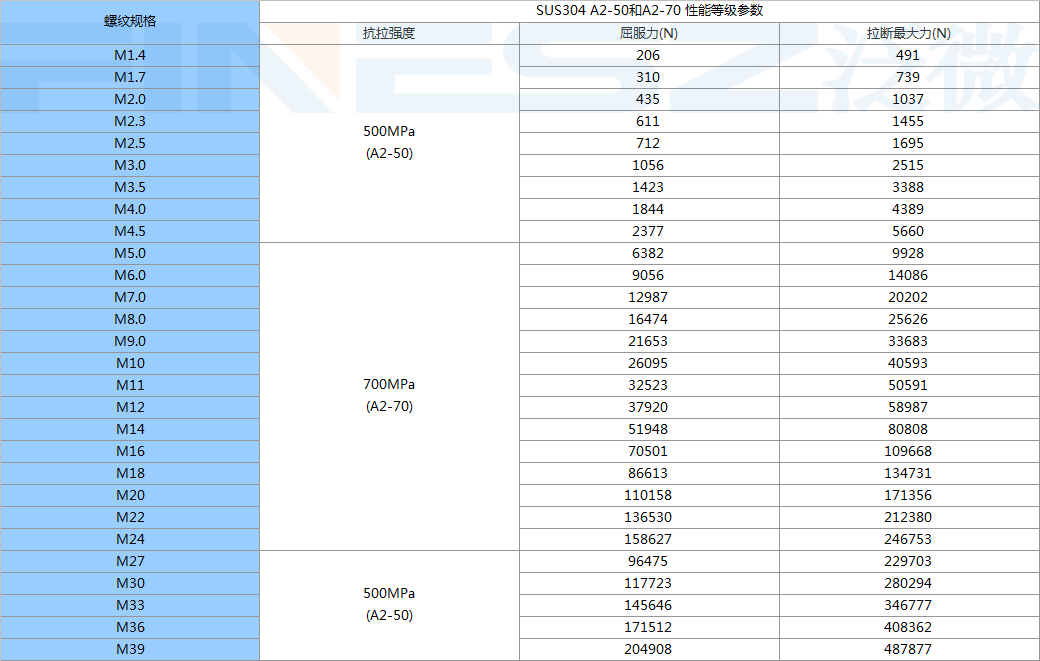

以下是A2-70 A2-50的所有规格参数：

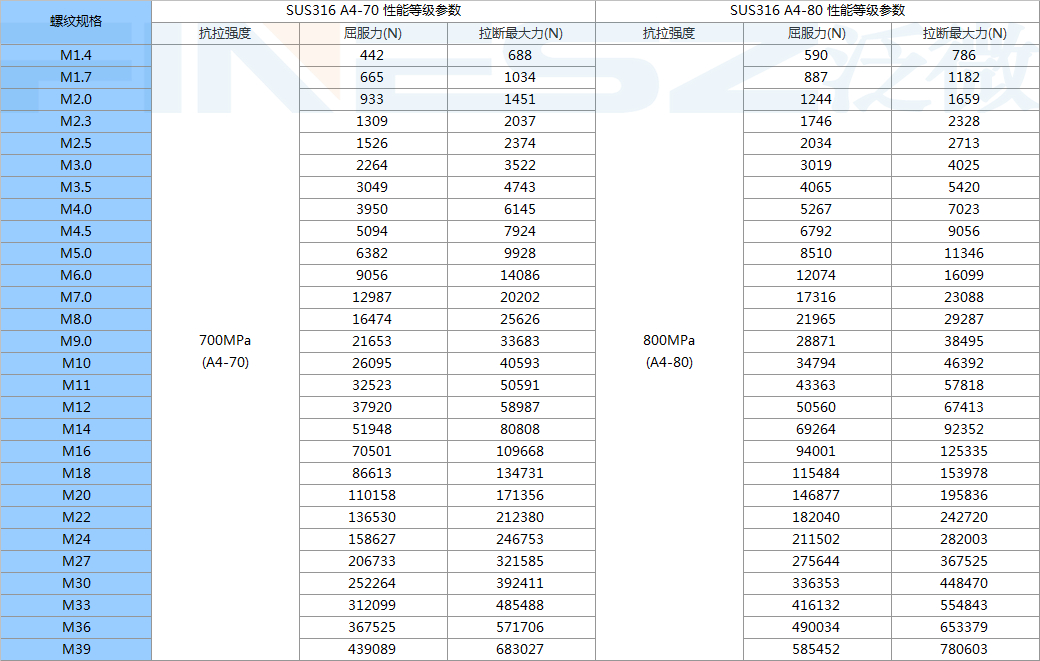

以下是A4-70 A4-80的所有规格的性能参数标准:

写一条留言：

昵称:

邮件:

验证码:

附件:

提交留言
