自攻螺套也叫做自攻牙套，自攻衬套。
自攻螺套内外都有螺纹，是一种加强螺纹强度紧固件。自攻螺套嵌入铝合金，塑料，铁铜等较软的材料内，可以形成高强度内螺纹孔，同时也可以对以坏的内螺纹进行修复。

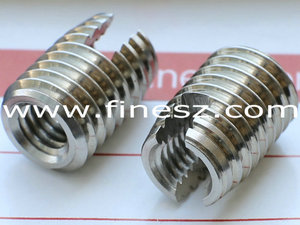

左图是一款不锈钢自攻螺套
规格：M8*14*M5（内螺纹M5，外螺纹M8，长度8MM）
材质：SUS304不锈钢
表面处理：洗光、本色
不锈钢自攻螺套具有超强度耐腐蚀规格，适用在潮湿恶劣环境中保护螺纹孔不会绣死。
自攻螺套的图纸和规格参数

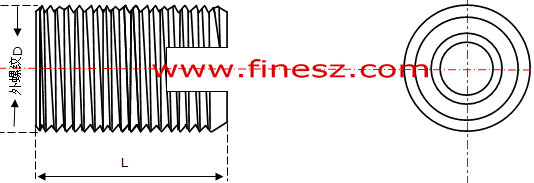

302自攻螺套图纸：
302型自攻螺套的规格参数，单位MM
| 302型(开槽型) |
长度L |
外螺纹D |
参考钻孔直径 |
最小钻孔深度 |
| 公制 |
英制 |
塑料 类 |
铝合金 |
铸铁 |
| M2-0.4 |
|
6 |
M4.5-0.5 |
4.0-4.1 |
4.1-4.2 |
4.2-4.3 |
8 |
| M2.5-0.45 |
#2-56 |
6 |
M4.5-0.5 |
4.0-4.1 |
4.1-4.2 |
4.2-4.3 |
8 |
| M3-0.5 |
#4-40 |
6 |
M5-0.5 |
4.5-4.6 |
4.6-4.7 |
4.7-4.8 |
8 |
| M4-0.7 |
#8-32 |
8 |
M6.5-0.75 |
5.8-5.9 |
6.0-6.1 |
6.1-6.2 |
10 |
| M5-0.8 |
#10-24 |
10 |
M8-1.0 |
7.1-7.2 |
7.3-7.5 |
7.5-7.6 |
13 |
| M6a-1.0 |
|
12 |
M9-1.0 |
8.1-8.2 |
8.3-8.5 |
8.5-8.6 |
15 |
| M6-1.0 |
1/4-20 |
14 |
M10-1.5 |
9.0-9.2 |
9.2-9.3 |
9.3-9.4 |
17 |
| M8-1.25 |
5/16-18 |
15 |
M12-1.5 |
10.6-10.8 |
11-11.2 |
11.2-11.4 |
18 |
| M10-1.5 |
3/8-16 |
18 |
M14-1.5 |
12.6-12.8 |
13.0-13.3 |
13.2-13.4 |
22 |
| M12-1.75 |
7/6-14 |
22 |
M16-1.5 |
14.6-14.8 |
15.0-15.3 |
15.2-15.4 |
26 |
| M14-2.0 |
1/2-13 |
24 |
M18-1.5 |
16.6-16.8 |
17.0-17.3 |
17.2-17.5 |
28 |
| M16-2.0 |
5/8-11 |
22 |
M20-1.5 |
18.6-18.8 |
19.0-19.3 |
19.2-19.5 |
27 |
| M18-2.5 |
|
24 |
M22-1.5 |
20.6-20.8 |
21.0-21.3 |
21.2-21.5 |
29 |
| M20-2.5 |
|
27 |
M26-1.5 |
24.6-24.8 |
25.0-25.3 |
25.2-25.2 |
32 |
这里需要注意的是M6有两种规格，它们的长度，外螺纹及钻孔直径，钻孔深度都是不一样的，如需M6规格的自攻牙套请事先说明。
303薄壁槽型自攻螺套的规格参数，单位MM
| 303型(薄壁槽型) |
长度 |
外螺纹 |
参考钻孔直径 |
最小钻孔深度 |
| M3-0.5 |
6 |
M4.5-0.5 |
4.2-4.3 |
8 |
| M4-0.7 |
8 |
M6-0.7 |
5.6-5.7 |
8 |
| M5-0.8 |
8 |
M7-0.8 |
6.6-6.7 |
10 |
| M6-1.0 |
10 |
M8-1.0 |
7.5-7.6 |
13 |
| M8-1.25 |
14 |
M10-1.25 |
9.2-9.4 |
15 |
307，308三孔型自攻螺套的规格参数，单位MM
| 307/308型(三孔型) |
307型长度 |
308型长度 |
外螺纹 |
参考钻孔直径 |
最小钻孔深度 |
| 公制 |
英制 |
塑料 类 |
铝合金 |
307型 |
308型 |
| M3-0.5 |
#4-40 |
4 |
6 |
M5-0.6 |
4.6-4.7 |
4.7-4.8 |
6 |
8 |
| M4-0.7 |
#8-32 |
6 |
8 |
M6.5-0.8 |
6.0-6.1 |
6.1-6.2 |
8 |
10 |
| M5-0.8 |
#10-24 |
7 |
10 |
M8-1.0 |
7.4-7.5 |
7.6-7.7 |
9 |
13 |
| M6-1.0 |
1/4-20 |
8 |
12 |
M10-1.25 |
9.3-9.4 |
9.5-9.6 |
10 |
15 |
| M8-1.25 |
5/16-18 |
9 |
14 |
M12-1.5 |
11.1-11.3 |
11.3-11.5 |
11 |
17 |
| M10-1.5 |
3/8-16 |
10 |
18 |
M14-1.5 |
13.1-13.3 |
13.3-13.5 |
13 |
22 |
| M12-1.75 |
7/16-14 |
12 |
22 |
M16-1.75 |
15.0-16.2 |
15.3-15.5 |
15 |
26 |
| M14-2.0 |
1/2-13 |
14 |
24 |
M18-2.0 |
17.0-17.2 |
17.3-17.5 |
17 |
28 |
| M16-2.0 |
5/8-11 |
14 |
24 |
M20-2.0 |
19.0-19.2 |
19.3-19.5 |
17 |
28 |
自攻螺套的优点
1.自攻螺套具有自行攻螺纹能力，母材不必预先攻牙，不需要用丝锥，可自行攻螺纹，减少工时，并可降低成本
2.保护螺牙：具防震效果，可防止螺纹松动。
3.螺纹溃牙再生：对于已磨损并溃牙之螺纹具有维修作用，使用自攻螺纹套可继续使用原有尺寸的螺丝。
4.自攻牙套的气密性及耐震性极佳，可防止松动，提高与母材的缔结强度
5.自攻牙套和成品接触面大，承受拉力强，产品设计时可使用较低强度之材料。
6.母材若含气泡时，也具有良好的结合密度。
7.自攻牙套安装简便，迅速，只要一种装入工具，成本低，不良率
8.同样规格的自攻牙套，可适用于多种不同的材质，符合经济效益。

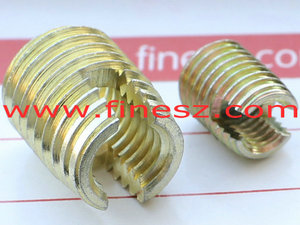

自攻螺套的类型
常用的自攻螺套从外观上大致分为两种类型，一种是开槽型自攻螺套，另一种是三圆孔型，三圆孔型分为307和308型两种，307和308的分别在于同一直径下，外径和长度不一样。详情请看以上规格参数表。
自攻螺套的材质
| 产品名称 |
所用材质 |
元素名称及化学成份 |
| 碳(C) |
锰(Mn) |
硅(SI) |
磷(P) |
硫(S) |
铬(Cr) |
镍(Ni) |
钼(Mo) |
| 自攻螺套 |
1215快削钢 |
≤0.09 |
0.75-1.05 |
≤0.10 |
0.04-0.09 |
0.26-0.35 |
-- |
-- |
-- |
| SUS303不锈钢 |
≤0.15 |
≤2.00 |
≤1.00 |
≤0.20 |
≤0.15 |
17-19 |
8-10 |
≤0.60 |
| SUS304不锈钢 |
≤0.08 |
≤2.00 |
≤1.00 |
≤0.045 |
≤0.030 |
18-20 |
8-11 |
-- |
| SUS316不锈钢 |
≤0.08 |
≤2.00 |
≤1.00 |
≤0.045 |
≤0.030 |
16-18 |
10-14 |
2-3 |
这里需要说明的是不锈钢材质的自攻螺套我们默认SUS304的，如需SUS303和316请提前告知我们。
自攻螺套的安装方法和注意事项
安装方法非常简单，分为两种
一：如果安装数量很少时，直接采用最简单的安装方法，用与自攻螺套对应相同规格的螺栓和螺母的方法，如图所示，将自攻螺套固定在对应型号的螺栓上，在用同型号的螺母固定，使三者成为一个整体，再用扳手把螺套拧入底孔，然后把螺丝退出来即可，安装完成。

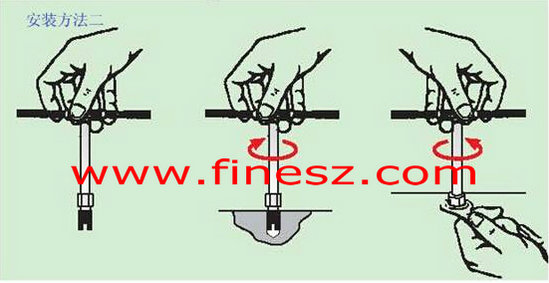

二：如果安装数量很大的话，就要采用专用工具来安装了，自攻螺套安装工具尾端为一六角头，（具体操作请参照左图）可连手动攻牙扳手，也可接电动或气动工具。
安装注意事项：
1.针对不同的加工材质，参考钻孔尺寸规格，进行预钻孔加工。当对应材质硬度较高时，请在钻孔范围内稍微加大所开的底孔。
2. 开槽一端向下将自攻螺套完全安装进工具前端，须垂直接触工件。装入时(1～2螺距)请确认对准底孔，绝不可倾斜。发现倾斜时，请不要反转工具并重新调整再使用。当进入1/3～1/2以后，便不可重新再来，切记请不要反向旋转工具，否则会造成产品故障。
自攻螺套的用途
自攻螺套现已广泛运用于汽车工业、船舶工业、轨道车工业、家电用品、建筑机械、事务机器、工程塑料、高级组合家具、电子产品、等等有关行业。
